Solución de monitoreo de energía multicircuito para centros de datos: análisis técnico SEM8MT

Resumen:

A medida que crece la demanda de eficiencia energética en entornos de alta densidad, el dispositivo de monitoreo de energía de circuitos múltiples SEM8MT emerge como una solución crítica para el análisis de energía en tiempo real. Este artículo explora la arquitectura, las tecnologías centrales y las ventajas funcionales del SEM8MT, centrándose en su aplicación en la administración de energía del centro de datos. Al integrar mediciones de alta precisión con mecanismos de alarma avanzados, el SEM8MT mejora la confiabilidad del sistema eléctrico y optimiza el consumo de energía para instalaciones industriales y comerciales.

1. Descripción general de la función SEM8MT

En la infraestructura moderna, el monitoreo de la energía de múltiples circuitos es esencial para una gestión refinada de la energía. El dispositivo SEM8MT AC es un monitor digital de alta precisión diseñado para soportar:

• Monitoreo Flexible: Seguimiento simultáneo de 6 circuitos trifásicos o 18 circuitos monofásicos.
• Parámetros clave: Adquisición de datos en tiempo real para voltaje (V), corriente (I), potencia activa/reactiva (P/Q) y consumo de energía (kWh).
• Aplicaciones versátiles: ideal para centros de datos, estaciones base 5G, plantas de fabricación y sistemas de microrredes.
• Especificaciones técnicas y comunicación

El SEM8MT está diseñado para un rendimiento de nivel industrial con los siguientes parámetros técnicos:

3. Principio de funcionamiento y mecanismos básicos

3.1 Detección multicanal en tiempo real

El SEM8MT utiliza transformadores de corriente (CT) de alta precisión con una frecuencia de muestreo de alta densidad de 128 puntos por ciclo. Utilizando conjuntos de chips de medición avanzados, el dispositivo calcula los parámetros eléctricos cada 20 ms y actualiza el conjunto de datos completo cada segundo. Esto garantiza el monitoreo de energía en tiempo real para instalaciones con distribuciones de carga complejas.

3.2 Gestión avanzada de alarmas y umbrales

El dispositivo cuenta con umbrales configurables integrados para sobretensión, sobrecorriente y pérdida de fase. Cuando se activa un umbral, el SEM8MT ejecuta una señal a través de su relé interno. Esto se puede integrar en sistemas SCADA o alarmas externas para facilitar el mantenimiento preventivo y minimizar el tiempo de inactividad no planificado.

3.3 Calidad de energía y análisis armónicos

Para combatir la contaminación armónica de cargas no lineales, el SEM8MT proporciona información detallada sobre la calidad de la energía, que incluye:

● THDi / THDu y armónicos individuales hasta el orden 31.

● Monitoreo de caída/subida de tensión y desequilibrio trifásico.

Estos conocimientos permiten a los administradores de instalaciones identificar fuentes de interferencia e informar registros de eventos directamente al sistema SCADA.

3.4 Auditoría de datos históricos

Con una capacidad de almacenamiento de 36.000 registros históricos, el SEM8MT admite el seguimiento diario de la corriente máxima y la potencia activa. Este robusto registro de datos es vital para la auditoría eléctrica, la identificación de patrones de carga y la implementación de medidas de ahorro de energía a largo plazo.

4. Estudio de caso: Centro de datos en la nube de 9,6 MW (Malasia)

4.1 Descripción general del proyecto

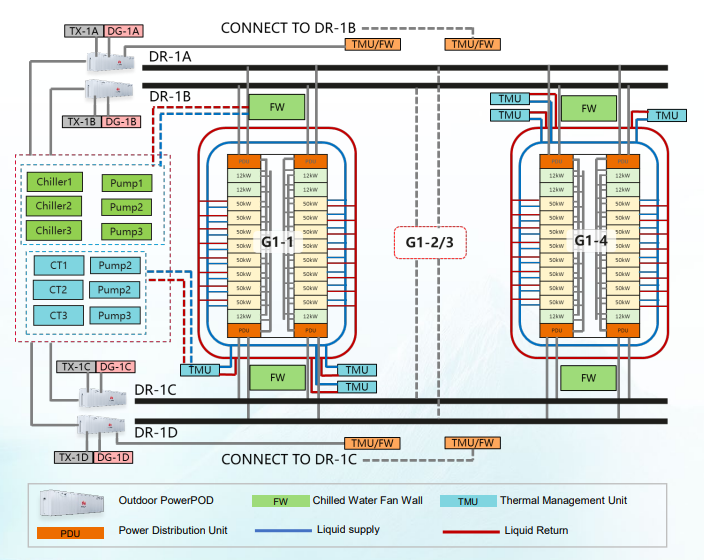

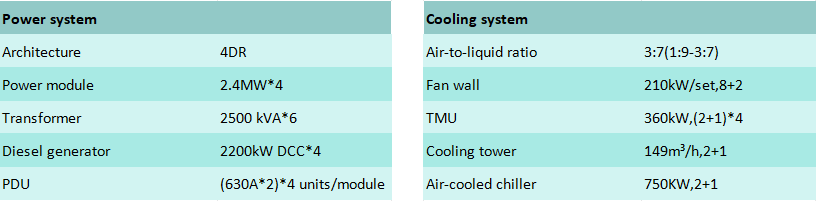

Este proyecto implicó la implementación de un sistema de detección de energía de circuitos múltiples para un centro de datos en la nube a hiperescala de 9,6 MW en Malasia. El objetivo principal era monitorear la calidad y la eficiencia energética de miles de circuitos de distribución.

4.2 Indicadores clave de desempeño (KPI)

● Monitoreo en tiempo real: Más de 2000 circuitos monitoreados simultáneamente para evitar sobrecargas.

● Optimización de PUE: el cálculo preciso de los valores de PUE regionales ayudó a aumentar la eficiencia de carga del transformador entre un 5% y un 8%.

● Mitigación de armónicos: al identificar fuentes de armónicos, la instalación mejoró la eficiencia energética del UPS y del servidor entre un 2% y un 3%, extendiendo significativamente la vida útil de los equipos de TI.

● Ahorro de energía: Las estrategias de enfriamiento específicas basadas en datos en tiempo real dieron como resultado una reducción del 3 al 5 % en los costos anuales de electricidad.

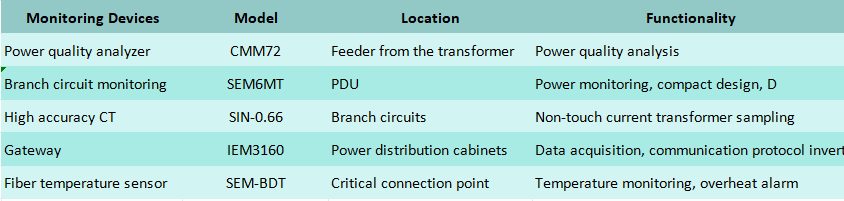

4.3 Recomendaciones de implementación

● Implementación por fases: Priorice los circuitos principales y las cargas críticas antes de expandirse a los circuitos derivados.

● Estandarización: Utilice relaciones CT y protocolos de comunicación uniformes para simplificar la integración DCIM/SCADA.

● Preparación para el futuro: asegúrese de que las interfaces estén reservadas para una integración perfecta con BA (Automatización de edificios) y EMS (Sistemas de gestión de energía).

5. Conclusión

El SEM8MT proporciona una solución sofisticada pero rentable para la gestión inteligente de la energía. Al combinar el monitoreo de múltiples circuitos de alta precisión con un análisis profundo de la calidad de la energía, garantiza que los centros de datos modernos logren confiabilidad operativa y máxima eficiencia energética.
