PM de centro de datos

Este artículo es un análisis de SEM8MT, un dispositivo de monitoreo de energía digital con 6 circuitos de CA, destinado a proporcionar monitoreo de energía en tiempo real y análisis del consumo de energía para instalaciones industriales y comerciales. Este artículo explora la arquitectura general, las tecnologías principales y las funciones de SEM8MT, incluida su capacidad de monitoreo multicanal, registro de datos y mecanismo de alarma. Utilizando la medición de bucles múltiples en centros de datos como caso de estudio, presente la aplicación práctica y el esquema de configuración del producto. A través de un análisis detallado de los datos de rendimiento y las características técnicas, este artículo señala la importancia de SEM8MT para mejorar la confiabilidad del sistema eléctrico y la eficiencia de la gestión energética.

1. Descripción general de la función SEM8MT

La demanda de monitoreo de energía de circuitos múltiples está aumentando en las instalaciones industriales, comerciales y de infraestructura modernas. El dispositivo de monitoreo de energía de 6 circuitos CA SEM8MT proporciona soluciones de alta precisión en tiempo real para el monitoreo de parámetros de energía de múltiples circuitos, y admite el monitoreo simultáneo de 6 circuitos trifásicos o 18 circuitos monofásicos. Tiene la capacidad de rastrear parámetros de energía clave como voltaje, corriente, potencia y energía en tiempo real. Sus aplicaciones cubren campos como la fabricación, los centros de datos, las estaciones base 5G y la gestión de microrredes, proporcionando a los usuarios un análisis integral del uso de energía y herramientas de gestión del ahorro de energía.

2. Especificación y comunicación

La demanda de monitoreo de energía de circuitos múltiples está aumentando en las instalaciones industriales, comerciales y de infraestructura modernas. El dispositivo de monitoreo de energía de 6 circuitos CA SEM8MT proporciona soluciones de alta precisión en tiempo real para el monitoreo de parámetros de energía de múltiples circuitos, y admite el monitoreo simultáneo de 6 circuitos trifásicos o 18 circuitos monofásicos. Tiene la capacidad de rastrear parámetros de energía clave como voltaje, corriente, potencia y energía en tiempo real. Sus aplicaciones cubren campos como la fabricación, los centros de datos, las estaciones base 5G y la gestión de microrredes, proporcionando a los usuarios un análisis integral del uso de energía y herramientas de gestión del ahorro de energía.

3. Principio y mecanismo de funcionamiento

3.1 Monitoreo de energía de circuitos múltiples

SEM8MT, un dispositivo de detección multicanal de CA captura el valor actual del circuito de medición de corriente a través de un transformador de corriente (CT) de alta precisión con una densidad de muestreo de 128 puntos de muestreo por ciclo; El CT del instrumento proporciona medición de corriente de aislamiento y calcula varios parámetros eléctricos utilizando chips de medición avanzados y genera los resultados del cálculo a intervalos de cada 20 ms. Los datos generales del instrumento se actualizan cada segundo para lograr la detección de múltiples bucles en tiempo real. Esta característica es particularmente adecuada para instalaciones con administración de carga múltiple, lo que ayuda a los usuarios a lograr un monitoreo de energía refinado y una gestión del consumo de energía del equipo.

3.2 Mecanismo de alarma y umbral

El SEM8MT tiene umbrales de alarma configurables integrados (como sobretensión, sobrecorriente, pérdida de fase y almacenamiento máximo). Cuando se activa el valor de la alarma, el dispositivo emite una señal a través de un relé, que puede conectarse a un sistema de alarma externo o integrarse en un sistema SCADA para su posterior procesamiento. Esta característica respalda el mantenimiento preventivo, reduce el tiempo de inactividad y garantiza el funcionamiento seguro del equipo.

3.4 Registro histórico y análisis

SEM8MT proporciona datos de análisis efectivos de la calidad de la energía para cada circuito trifásico. Incluyendo TDHi/THDu, armónico individual hasta el orden 31, desequilibrio trifásico y caída/subida de tensión. El uso de cargas no lineales ha provocado diversos grados de contaminación armónica. La administración debe monitorear de manera efectiva la calidad de la energía de cada circuito e informarlo al sistema SCADA en forma de registros de eventos, para que SCADA pueda comprender la calidad de la energía general.

3.5 Análisis de la calidad de la energía

SEM8MT tiene potentes capacidades de registro de datos, admite el registro diario de potencia activa y corriente máxima y puede almacenar hasta 36.000 registros históricos. Esta característica facilita la auditoría de electricidad y la evaluación del ahorro de energía, ayudando a los usuarios a identificar desequilibrios de carga, rastrear patrones de demanda de electricidad e implementar medidas de ahorro de energía.

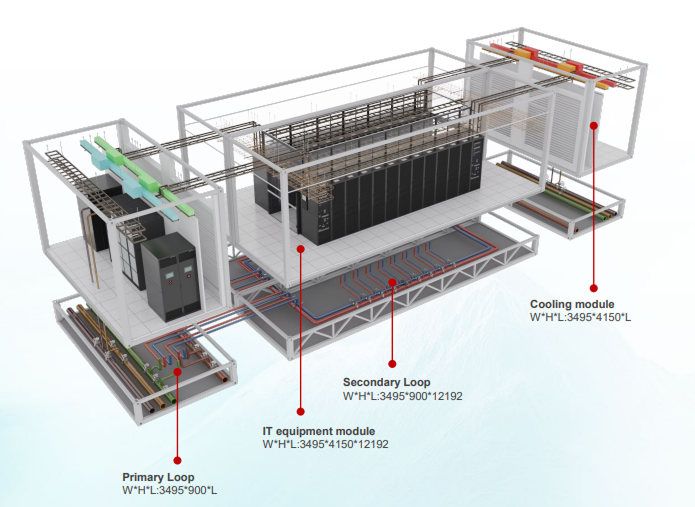

4. Estudio de caso de monitoreo de energía de múltiples circuitos del centro de datos

4.1 Descripción general del proyecto

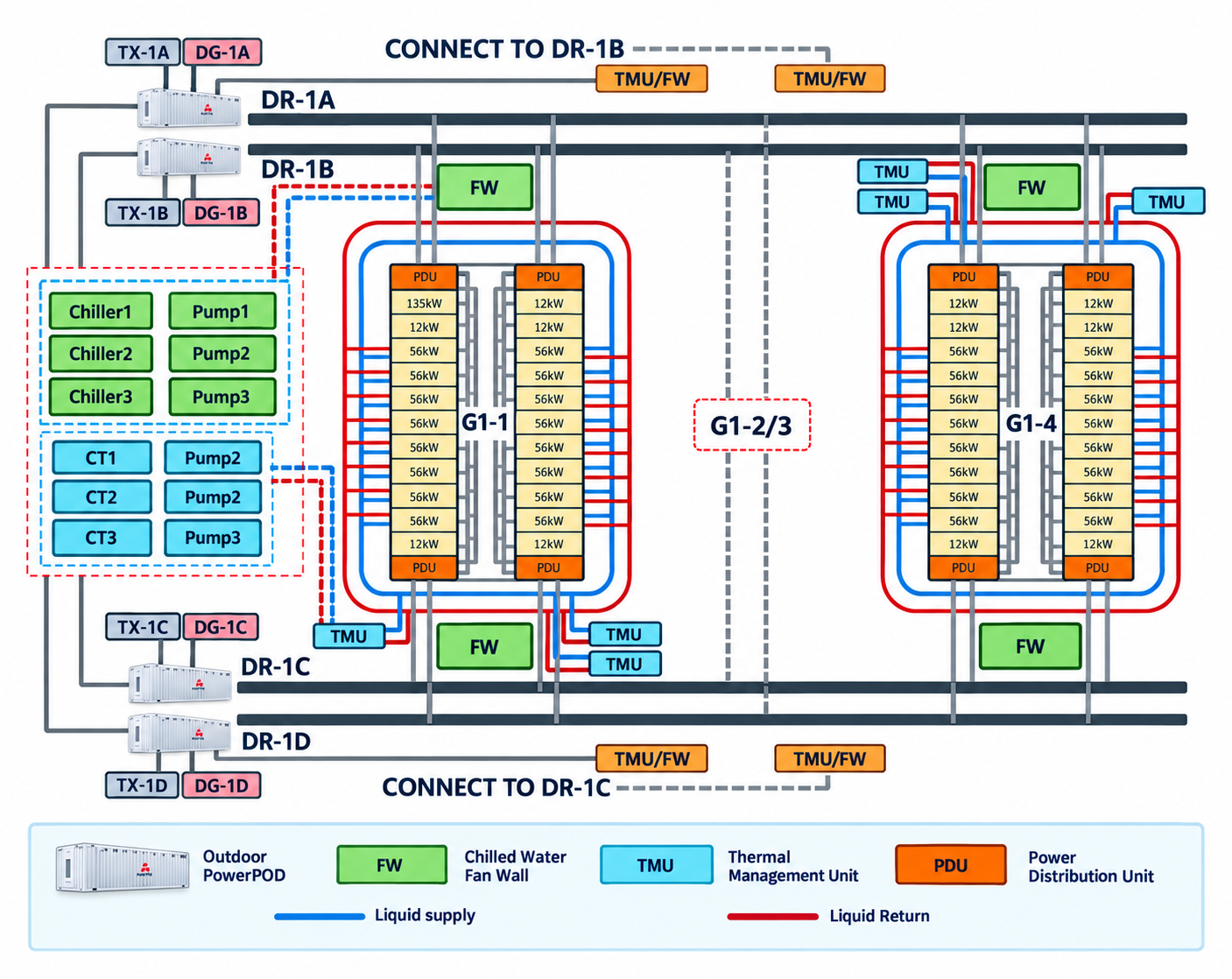

Este proyecto consiste en diseñar un sistema de detección de energía de circuitos múltiples para un gran centro de datos de computación en la nube en Malasia (con una capacidad total de 9,6 MW), que se utiliza para detectar en tiempo real la calidad de la energía de circuitos de distribución individuales y cargar datos de eficiencia energética.

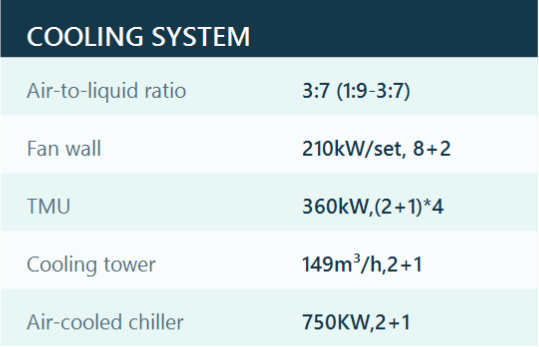

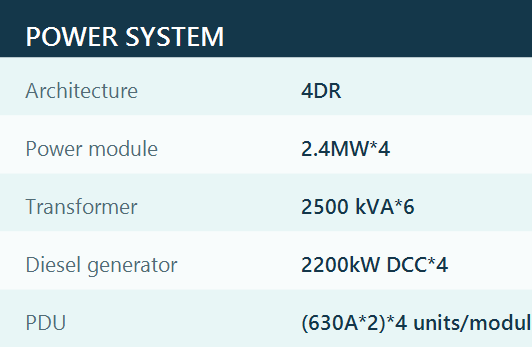

4.2 Indicadores generales

Este proyecto consiste en diseñar un sistema de detección de energía de circuitos múltiples para un gran centro de datos de computación en la nube en Malasia (con una capacidad total de 9,6 MW), que se utiliza para detectar en tiempo real la calidad de la energía de circuitos de distribución individuales y cargar datos de eficiencia energética.

4.3 Principales componentes de monitoreo y configuración

4.3.1 Monitoreo y análisis de energía en tiempo real

Monitoreo en tiempo real de corriente, voltaje, potencia, factor de potencia, energía y otros parámetros de más de 2000 circuitos. Detección oportuna de circuitos de sobrecarga para evitar que ocurran accidentes. Ajuste dinámicamente la distribución de carga, aumente la carga del transformador entre un 5% y un 8% y calcule con precisión los valores de PUE para cada región.

4.3.2 Monitoreo y análisis de energía en tiempo real

El instrumento tiene buenas capacidades de análisis de la calidad de la energía, proporcionando datos de monitoreo como THDi/THDu, armónicos individuales hasta el orden 31, desequilibrio trifásico, desviación de frecuencia, etc. La administración puede identificar fuentes de armónicos basándose en estos datos y tomar las correspondientes medidas de control de calidad de la energía para reducir los armónicos en Suzhou y Hangzhou, mejorar la eficiencia energética del UPS y del servidor en un 2-3% y extender la vida útil de los equipos de TI.

4.3.3 Análisis y optimización del consumo de energía

Identifique áreas de alto consumo de energía a través de datos de monitoreo en tiempo real e implemente medidas específicas de ahorro de energía. Optimice la estrategia de operación del sistema de aire acondicionado y reduzca el consumo de energía de refrigeración. El potencial de ahorro de energía anual puede alcanzar entre el 3% y el 5% de la factura eléctrica total. Reduzca el tiempo de inactividad falso y garantice la disponibilidad del equipo

4.3.4 Fases de implementación del proyecto y sugerencias

1) Implementar en etapas: comenzar con el circuito principal, luego los circuitos derivados, primero las áreas clave y luego las áreas de expansión.

2) Diseño estandarizado: unificar la relación CT, el modelo del equipo y el protocolo de comunicación es beneficioso para la gestión de datos SCADA y la ejecución de acciones después de que el equipo se pone en funcionamiento.

3) Consideraciones de integración: interfaces reservadas para una integración perfecta con sistemas DCIM, BA y EMS

4) Establecer un sistema de calibración regular

5. Conclusión

El esquema de detección de energía de múltiples circuitos anterior logra una gestión refinada e inteligente del uso de energía en los centros de datos a través de la selección razonable de medidores multifuncionales, unidades de monitoreo de múltiples circuitos y componentes micro CT. El sistema no solo proporciona datos precisos sobre el consumo de energía, sino que también ayuda a los centros de datos a brindar eficiencia energética y garantizar un funcionamiento confiable a través de funciones de advertencia y análisis, con buenos beneficios económicos y tecnológicos.
