Medidor de potencia multicircuito
Medidor de potencia multicanal
El medidor de potencia multicanal proporciona una solución de medición compacta y robusta; Puede lograr un monitoreo confiable de cargas eléctricas o industriales de edificios comerciales a un costo de instalación de un solo punto más bajo a través de submedición. Los circuitos monofásicos pueden admitir hasta 18 canales, mientras que los circuitos trifásicos pueden admitir hasta 6 canales.
Este dispositivo puede realizar mediciones en tiempo real, medir el consumo de energía y la generación de energía, admitir facturación de tiempo de uso (TOU) de múltiples tarifas y monitorear la calidad de la energía. Ofrece múltiples opciones de comunicación avanzadas, incluido Modbus a través de RS485, interfaz Ethernet y varias opciones de combinación de comunicación de entrada/salida, lo que permite un intercambio de datos extenso y confiable.
Condiciones de trabajo
-Fuente de alimentación
CA/CC: 90–240 V, 50/60 Hz;
Consumo máximo de energía <5 W
- Ambiente de trabajo:
Temperatura: -20 °C~+60 °C
Humedad: 20%~95% RH (sin condensación)
- Entorno de almacenamiento
Temperatura: -25 ° C a +70 ° C
Humedad: 20% a 95% RH (sin condensación)
Aporte
Aporte
|
Actual |
Rango: 0–5 A (Opcional: 1 A, 5 A, 100 mA) |
|
Voltaje |
Rango: 0–480 V L-L (CATIII-300 V) |
|
frecuencia |
50/60Hz |
|
sobrecarga actual |
Puede funcionar de forma continua a 1,2 veces el valor nominal; Puede funcionar durante 5 segundos a 10 veces el valor nominal. |
|
Sobrecarga de voltaje |
Opere al doble del valor nominal durante 30 segundos. |
Exactitud
|
Parámetro |
Exactitud |
UNA |
B |
do |
Total |
|
Voltaje Actual potencia activa potencia reactiva salida aparente factor de potencia Energía de potencia activa potencia reactiva frecuencia |
0.2 0.2 0,5 s 0,5 s 0,5 s 0,5 s 0,5 s 1.0 0.1 |
V1 A1 W1 var1 VA1 PF1
|
V2 A2 W2 var2 VA2 PF2
|
V3 A3 Y var3 VA3 PF3
|
W. var Virginia FP ¿Qué? varh Hz |
|
Función |
Parámetro |
|
|
|
Parámetros en tiempo real |
Voltaje |
Ua, Ub, Uc/Uab, Ubc, Uca |
● |
|
Actual |
Cada canal/fase |
● |
|
|
fuerza |
Cada canal/fase |
● |
|
|
potencia reactiva |
Cada canal/fase |
● |
|
|
salida aparente |
Cada canal/fase |
● |
|
|
factor de potencia |
Cada canal/fase |
● |
|
|
frecuencia |
Cada canal/fase |
● |
|
|
energia electrica |
Potencia activa + |
Cada canal |
● |
|
Potencia reactiva + |
Cada canal |
● |
|
|
potencia activa- |
Cada canal |
● |
|
|
potencia reactiva- |
Cada canal |
● |
|
|
Precio de la electricidad según el tiempo de uso |
4 planes de precios, 12 subsesiones |
○ |
|
|
Calidad de energía |
distorsión armónica total |
UTHD, UTOHD, UTEHD, UTHFF, UCF ITHD, ITOHD, ITEHD, IKF |
○ |
|
armónico único |
2-31 |
○ |
|
|
Desequilibrio de voltaje |
/ |
○ |
|
|
Desequilibrio actual |
/ |
○ |
|
|
Grabación de demanda |
Récord de demanda en los últimos tres meses |
○ |
|
|
desviación de voltaje |
/ |
○ |
|
|
informar a la policía |
alarma virtual |
5 activadores de alarma |
○ |
|
módulo de E/S |
Salida de pulsos de 1 canal |
Valor predeterminado: 5000 pulsos/kWh VCC<48V,Iz<50mA |
○ |
|
Entrada discreta de 6 canales |
Resistencia de circuito abierto <500 Ω; resistencia de circuito cerrado> 100 kΩ |
● |
|
|
comunicación |
Interfaz RS485 |
RS485, Modbus RTU |
● |
Nota: "●" indica funcionalidad estándar; "○" indica funcionalidad opcional;
|
Terminal |
Explicación |
|
L/N |
Entrada auxiliar: 85–265 VCA/CC |
|
Ua/ Ub/ Uc/ Un |
Entrada de voltaje de línea de fase A, B, C y neutro |
|
Medición 1-6 |
Entrada de corriente de 6 canales |
|
do |
Terminal publica |
|
D1-D6 |
6 puertos de entrada de relé |
|
A B |
Interfaz de comunicación RS485 |

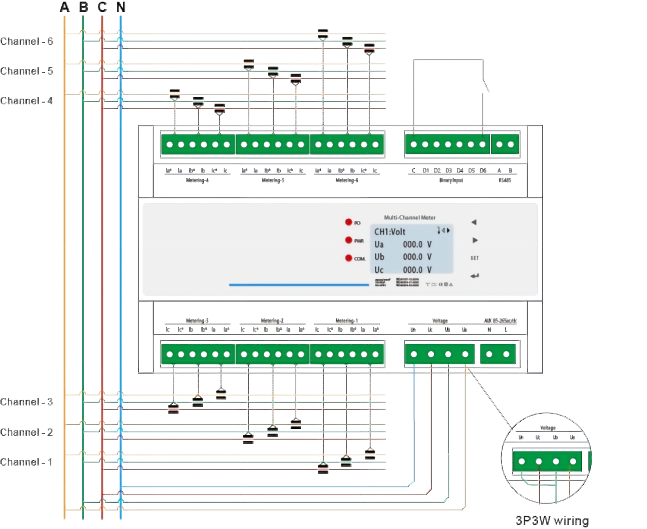

Nota: Cuando se utiliza la configuración de cableado 3P3W, Ub y Un deben cortocircuitarse externamente como se muestra en el diagrama; de lo contrario, el voltaje mostrado será incorrecto.
