MCCB

Técnica

Descripción

En un circuito de CA de 50 Hz, KM2 puede funcionar bien desde 16 A hasta 800 A hasta 800 V. Los disparadores de sobrecarga, cortocircuito y subtensión están diseñados para proteger el sistema de distribución y los motores. En KM2 se utilizan materiales ecológicos.

Número de polos: 3P, 4P

Categoría aplicable: A

Corriente nominal (entrada): 63A-630A

Tensión de funcionamiento nominal (Ue): AC400V/AC690V

Tensión nominal de aislamiento (Ui): AC800V

Tensión nominal soportada al impulso (Uimp): 8kV

Tipo de unidad de disparo: termomagnética

Temperatura ambiente: -5 ℃ ~ 55 ℃

Capacidad de corte (AC400V):

L: Icu = 35 kA, 400 V CA, Ics = 100 % Icu

M: Icu = 50 kA, 400 V CA, Ics = 100 % Icu

H: Icu = 65 kA, 400 V CA, Ics = 100 % Icu

Capacidad de corte (AC690V):

M/H: Icu=10kA, Ics=100%Icu

M/H: Icu=15kA, Ics=100%Icu In=630A

Cumple con la norma: IEC/EN60947-2 GB/T14048.2

Certificado: CCC CE CB

MCCB KM2

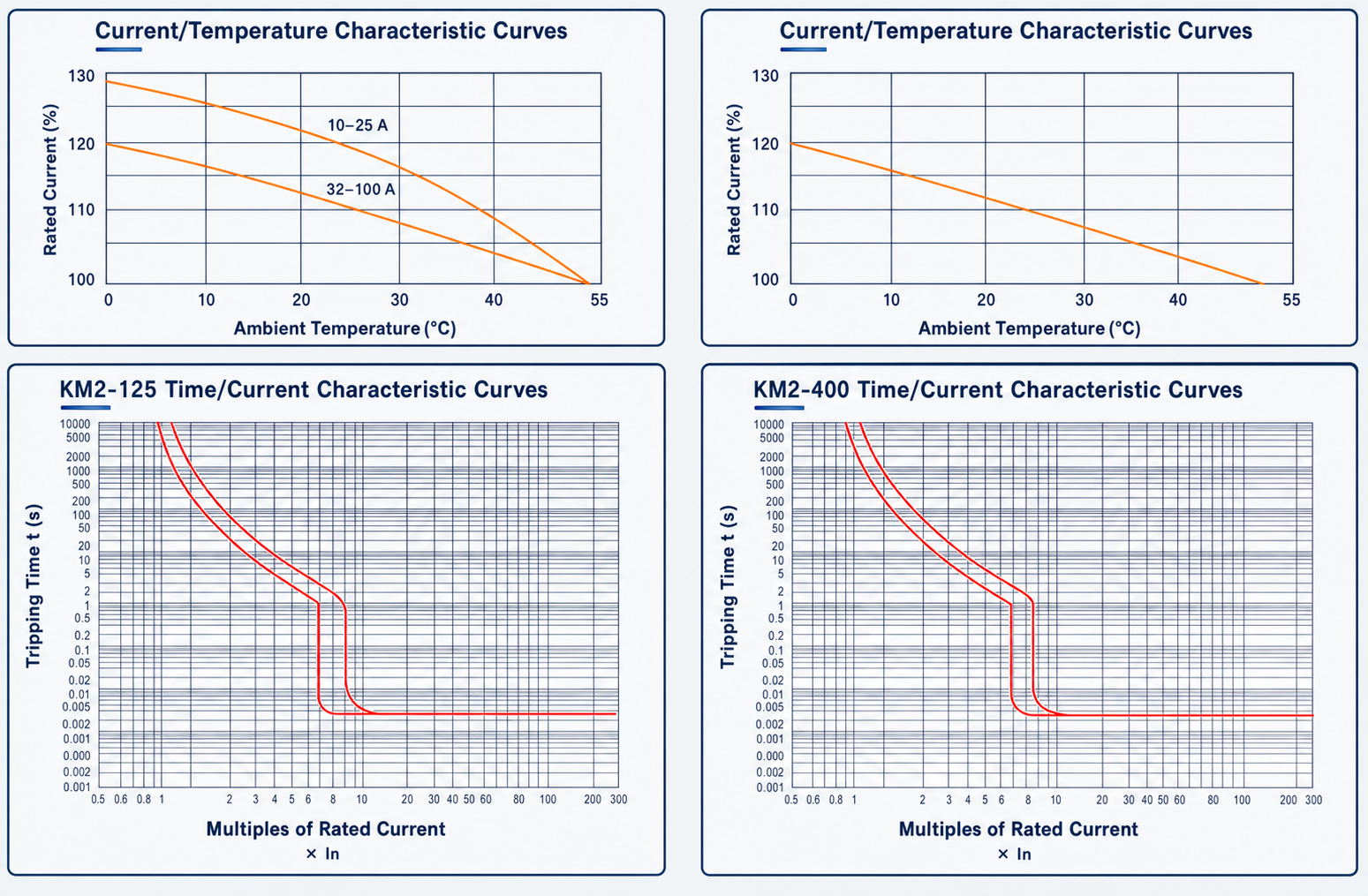

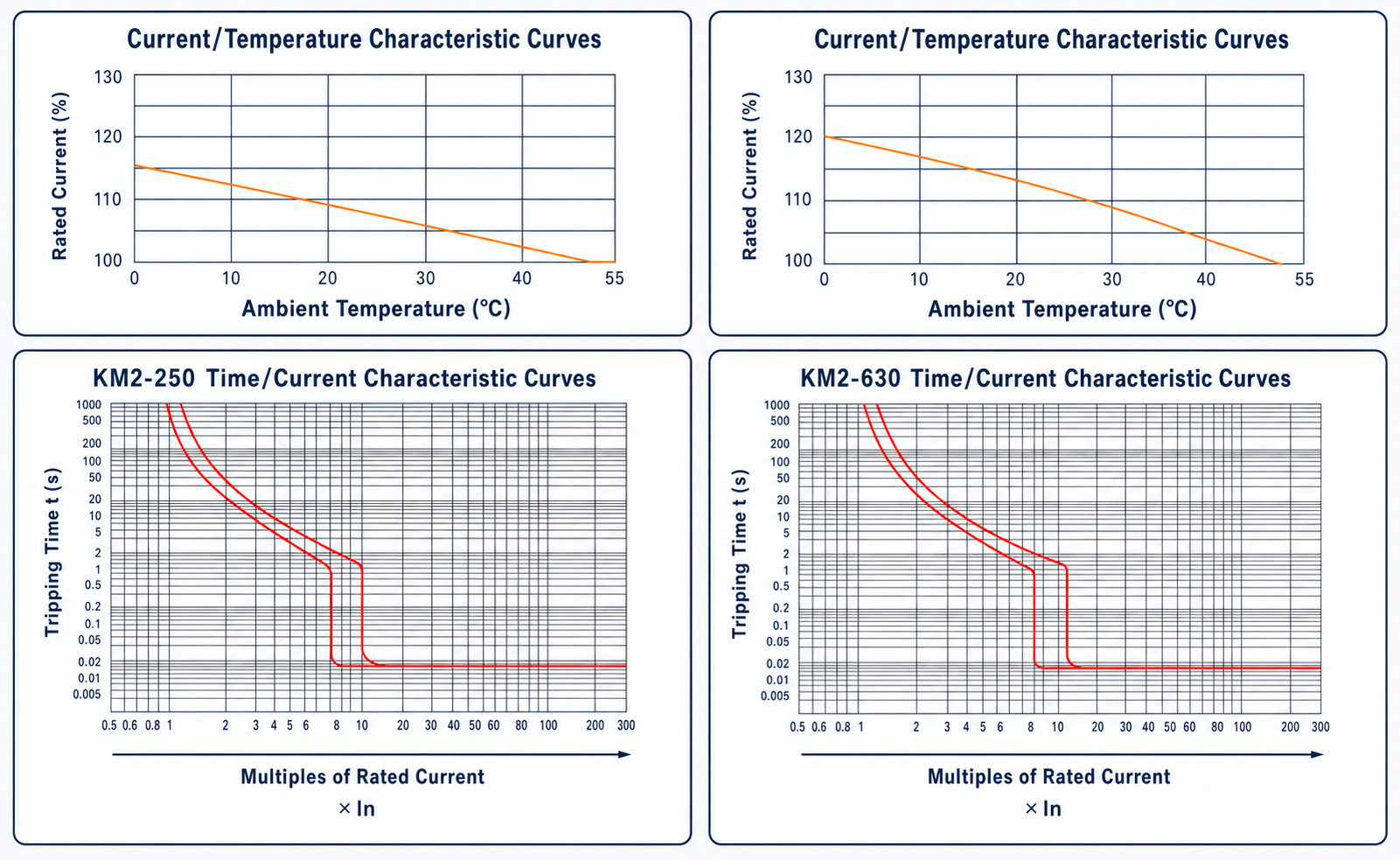

Características de funcionamiento del KM2

Disparo termomagnético

MCCB KM2

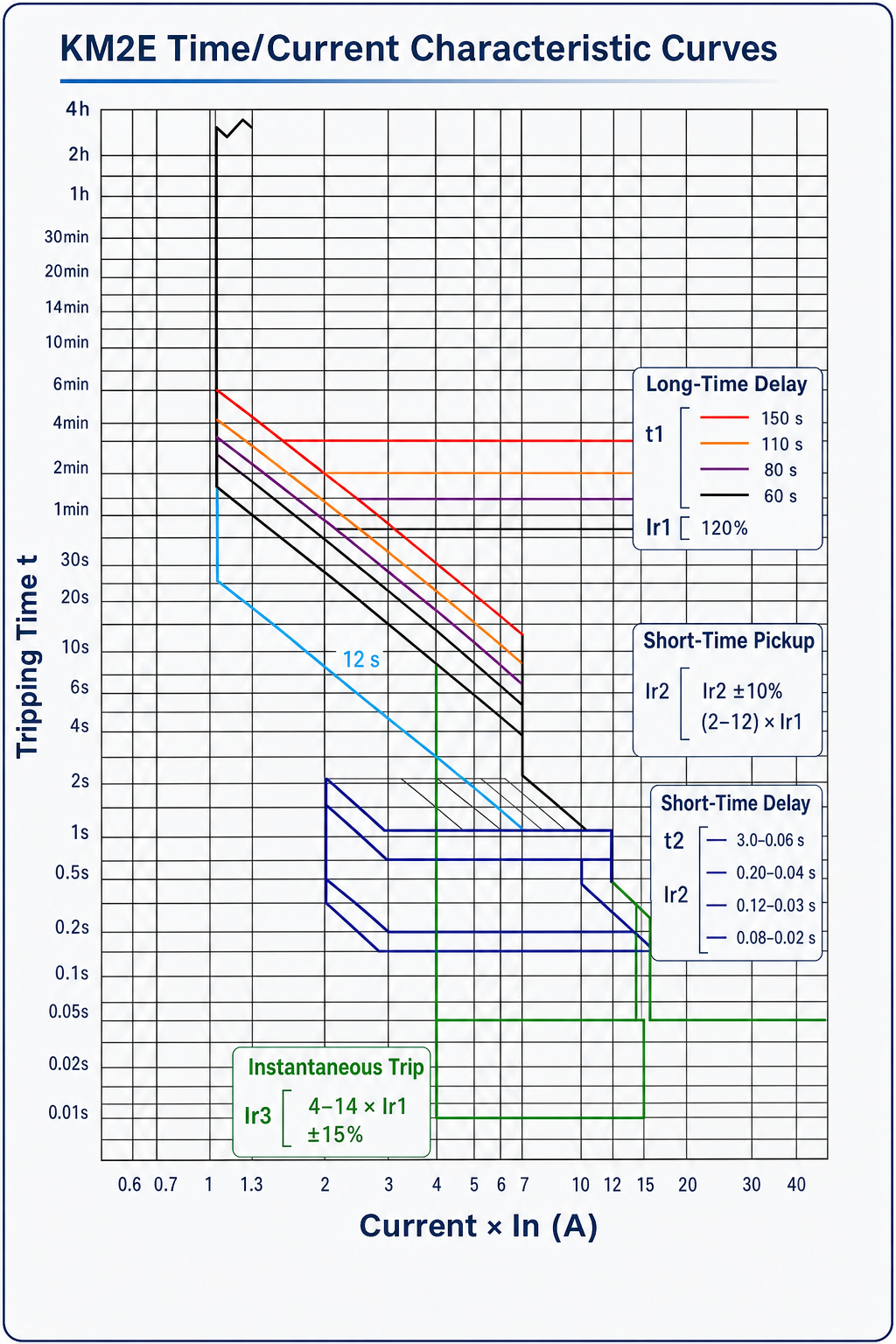

Características de disparo del KM2E

Configuración ajustable
1. Configuración de corriente de sobrecarga (Ir1)
2. Tiempo de retardo largo de sobrecarga (t1)
3. Ajuste de corriente de cortocircuito (Ir2)
4. Tiempo de retardo de cortocircuito (t2)
5. Configuración de corriente de disparo instantáneo (Ir3)
6. Disparo por falla a tierra Configuración actual (Ir4)
7. Enchufe de prueba
8. Indicador - Listo para disparar
9. Indicador - Prealarma de sobrecarga (I>0,8xIr)
10. Indicador - Sobrecarga (I>1.05xIr)

MCCB KM2

Técnica

Función protectora		Símbolo	Rango de ajuste
Viaje con mucho retraso	Corriente de captación (A)	Ir1	En=32A: 16 20 25 32 En =63A: 32 36 40 45 50 55 60 63 En =125A:63 65 70 75 80 85 90 95 100125 En =250A: 100 125 140 160 180 200 225 250 En =400A: 200 225 250 280 315 350 400 En =630A: 400 420 440 460 480 500 560600630 En =800A: 6 630640660 680700 720 740760780800 Sin disparo a no más de [lr1]x1.05 Disparo en 2 horas entre [ir1]x1.05 y [lr1]x1.3 *Disparo en 1 hora entre [lr¹]×1,3 y [Ir¹]x2
Viaje con mucho retraso	Retraso(s) de tiempo	t1	(12-60-100-150)(seg) en [Ir1]x2'" *Tipo de motor: (0,93-4,63-6,17-7,72-11,6)(s) al 720% de Ir1 (21,3-107-142-178-267)(seg) al 150% de Ir1 Tolerancia de ajuste de retardo de tiempo: ±20%
Viaje con poco retraso	Corriente de captación (A)	Ir2	[Ir1]x(2～12)(2-2,5-3-4-5-6-7-8-10-12) *Tolerancia de configuración actual: ±10%
Viaje con poco retraso	Retraso(s) de tiempo	t2	(0,06-0,1-0,2-0,3)(seg) *Tolerancia de configuración de retardo de tiempo: ±20%
viaje instantáneo	Corriente de captación (A)	Ir3	[Ir1]x(4~14)(OFF-4-6-7-8-9-10-11-12-14) ²) *Tolerancia de configuración actual: ±15%
Disparo por falla a tierra	Corriente de captación (A)	Ir4	[Ir1]x(OFF-0.3-0.4-0.5-0.6-0.7-0.8) ③ *Tolerancia de configuración actual: ±10%
(1)Para KM2E-125,250, ajuste t¹: (OFF-12-60-80-100)(seg) en [lr1]x2
(2)Para KM2E-125,250, configuración Ir3: (OFF-4-6-7-8-10-11-12-13-14)
(3) Para KM2E-125,250, configuración Ir4: (OFF-0.4-0.5-0.6-0.7-0.8)

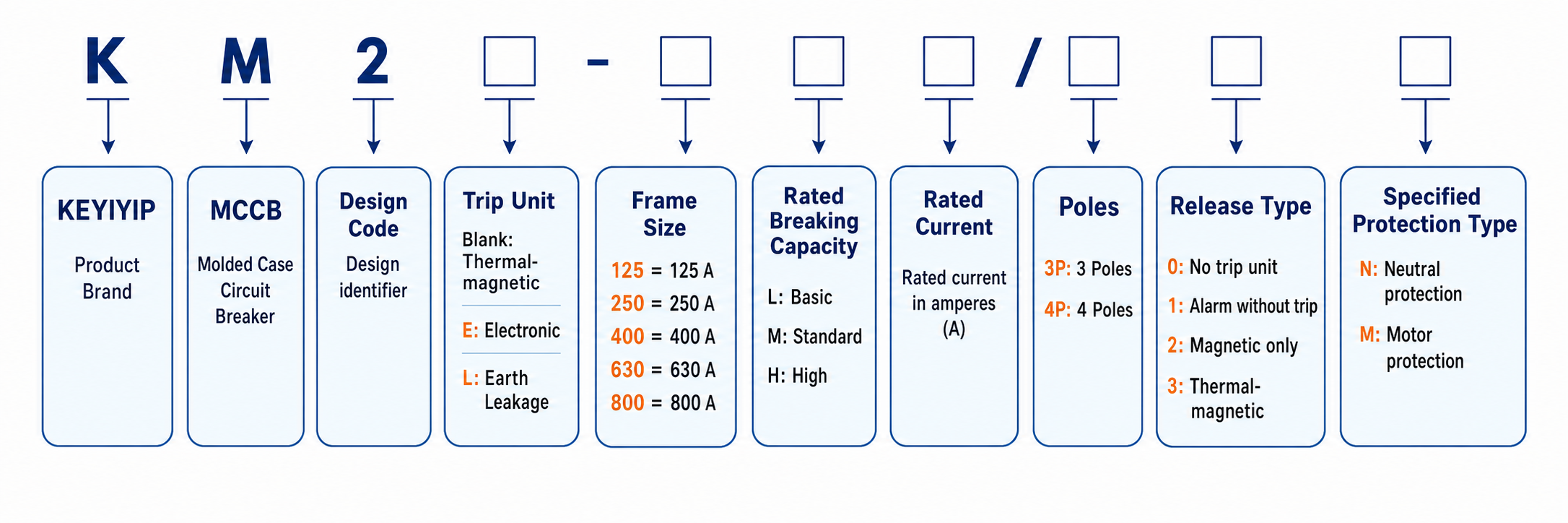

código de comando

Modelo		KM2-125			KM2-250		KM2-400		KM2-630		KM2E-800
Tipo de capacidad de ruptura		incógnita	l	METRO	l	METRO	l	METRO	METRO	h	METRO	h
Corriente nominal en (A)		16,20,25,32,40,50,63,80,100,125			100,125,150,160,180,200,225,250		250,300,350,400		400,500,630		400~800
Polacas		3/4			3/4		3/4		3/4		3/4
Tensión nominal de aislamiento Ui(V)		CA 800			CA 800		CA 800		CA 800		CA 1000
Tensión nominal de resistencia al impulso Uimp(V)		8000			8000		8000		8000		8000
Tensión nominal de servicio Ue(V)		CA 400/690			CA 400/690		CA 400/690		CA 400/690		CA 400/690
Cortocircuito máximo clasificado Capacidad de ruptura Icu(kA)	AC400	25	35	50	35	50	35	50	50	65	50	65
	AC690	-	10		10		15		15		15	20
Cortocircuito de servicio nominal Capacidad de ruptura Ics (kA)	AC400	25	35	50	35	50	35	50	50	65	50	65
	AC690	-	10		10		15		15		15	20
Vida eléctrica (ciclos)	AC400	8000			7500		7500		7500		7500
	AC690	1500			1500		1500		1500		500
Vida mecánica (ciclos)		20000			10000		10000		10000		10000
Dimensión (mm)	W(3/4)	75/100	92/122		107/142		150/198		182/240		210/280
	l	130	150		165		257		270		280
	h	84	83		103		107		110		115.5
Viaje de derivación		oh			oh		oh		oh		oh
Liberación de subtensión		oh			oh		oh		oh		oh
Interruptor auxiliar		oh			oh		oh		oh		oh
Interruptor de alarma		oh			oh		oh		oh		oh
Mecanismo de operación motorizado		oh			oh		oh		oh		oh
Mando giratorio de funcionamiento		oh			oh		oh		oh		oh
