¿Cómo optimizar el PUE del centro de datos con supervisión multicircuito?

En el funcionamiento de los centros de datos modernos a gran escala, el consumo de energía "invisible" es el mayor obstáculo para la eficiencia energética. A medida que aumenta la densidad de potencia del rack, los medidores tradicionales de circuito único ya no pueden cumplir con los requisitos de espacio y precisión de los paneles de energía remotos (RPP) y las unidades de distribución de energía (PDU).

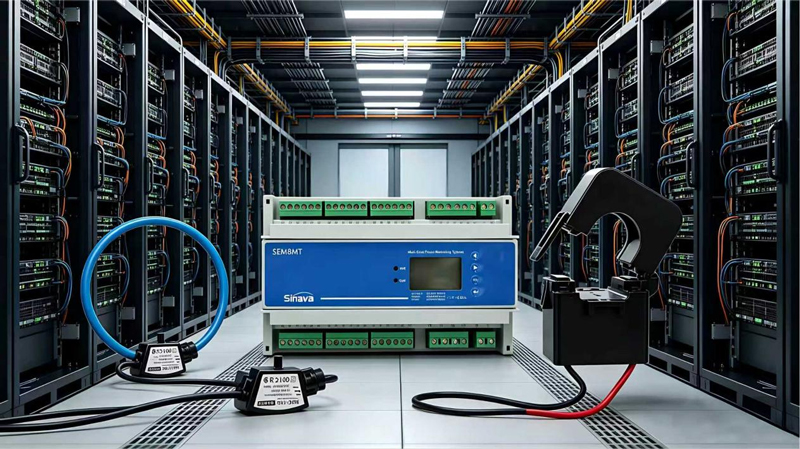

Este artículo explora cómo el innovador sistema de monitoreo de energía de circuitos múltiples Sinava SEM8MT construye una red de monitoreo de distribución de alta densidad y alta confiabilidad.





1. Desafíos en la distribución de terminales de centros de datos

Los equipos de O&M (Operaciones y Mantenimiento) de los centros de datos enfrentan tres obstáculos importantes al implementar una gestión energética detallada:

● Restricciones de espacio: el espacio dentro de los RPP es premium; acomodar docenas de medidores tradicionales en carril DIN es casi imposible.

● Complejidad del cableado: el cableado tradicional del transformador de corriente (CT) es engorroso y la instalación sin energía es costosa.

● Cuellos de botella en la precisión: Lograr auditorías energéticas de nivel de facturación requiere una precisión de extremo a extremo de Clase 0.5S o superior.



2. Serie Sinava SEM8MT: solución modular multicircuito

Basada en la arquitectura de monitoreo de circuitos derivados, esta solución de circuitos múltiples utiliza un diseño "Bus + Modular" para revolucionar la infraestructura de monitoreo.



Desglose de componentes principales:

● Unidad de visualización: el "cerebro" del sistema que procesa datos y admite protocolos convencionales como Modbus-RTU, Modsbus-TCP y Bacnet.

● Módulos de medición de corriente:

● Capacidad de múltiples circuitos: un solo módulo puede monitorear múltiples circuitos trifásicos o monofásicos.

● Independencia: Cada circuito se puede configurar de forma independiente con umbrales de alarma para monitorear las fluctuaciones actuales del servidor.

● Sensores flexibles o de núcleo sólido (TC precableados): admiten Plug & Play (interfaz RJ12) con reconocimiento automático de relación, lo que elimina los riesgos de cortocircuito debido a errores de cableado.



3. Monitoreo de alta densidad en centros de datos a gran escala



Escenario A: Monitoreo de RPP y PDU

En salas de servidores grandes, un RPP puede generar 42 o más circuitos. La solución SMT8 cubre todas las sucursales con un único sistema:

● Ventaja: Ahorra hasta un 70% de espacio de instalación en comparación con los medidores tradicionales.

● Información en tiempo real: monitorea la corriente, la potencia activa, la potencia reactiva y la calidad de la energía para cada rack de servidores individual.



Escenario B: Precisión de clase 0,5S de extremo a extremo

El sistema SEM8MT garantiza los niveles de precisión requeridos por la norma ISO 50001 (del 2% al 120% de la corriente nominal). Esto es fundamental para la facturación de los inquilinos en los centros de datos de colocación.



4. Análisis técnico profundo: módulos y sensores de corriente

● Escalabilidad modular: un sistema puede monitorear hasta 32 módulos de corriente (hasta 96 circuitos monofásicos) a través de una única conexión de bus.

● Tecnología RJ12: La interfaz RJ12 "Click and Lock" garantiza una conexión eléctrica 100% correcta incluso en armarios estrechos.

● Versatilidad del sensor:

● Núcleo sólido: mejor para construcciones nuevas (máxima precisión).

● Núcleo dividido: ideal para modernizar centros de datos activos sin tiempo de inactividad.

● Bobinas Rogowski: Instalación flexible para grandes barras o espacios de cables irregulares.



5. Comparación: medidores tradicionales versus solución SEM8MT (H2)

Característica	Medidor de circuito único tradicional	Solución Sinava SMT8
Densidad de instalación	Bajo (voluminoso)	Extremo (Modular/Apilable)
Tiempo de cableado	Largo (CT manual/cableado de alimentación)	Rápido (RJ12 Plug & Play)
Costo de comunicación	Alto (IP individual/Puerta de enlace)	Baja (Dirección compartida vía Bus)
Intercambio en caliente	No compatible	Compatible (expandir mientras esté activo)



6. Conclusión: La base de los centros de datos ecológicos

La transformación verde comienza con la medición. Al implementar sistemas de monitoreo de circuitos múltiples como SEM8MT, los operadores pueden rastrear la dinámica de PUE en tiempo real y utilizar análisis armónicos para predecir posibles fallas de energía, lo que garantiza una alta disponibilidad para las instalaciones de Nivel III/IV.
