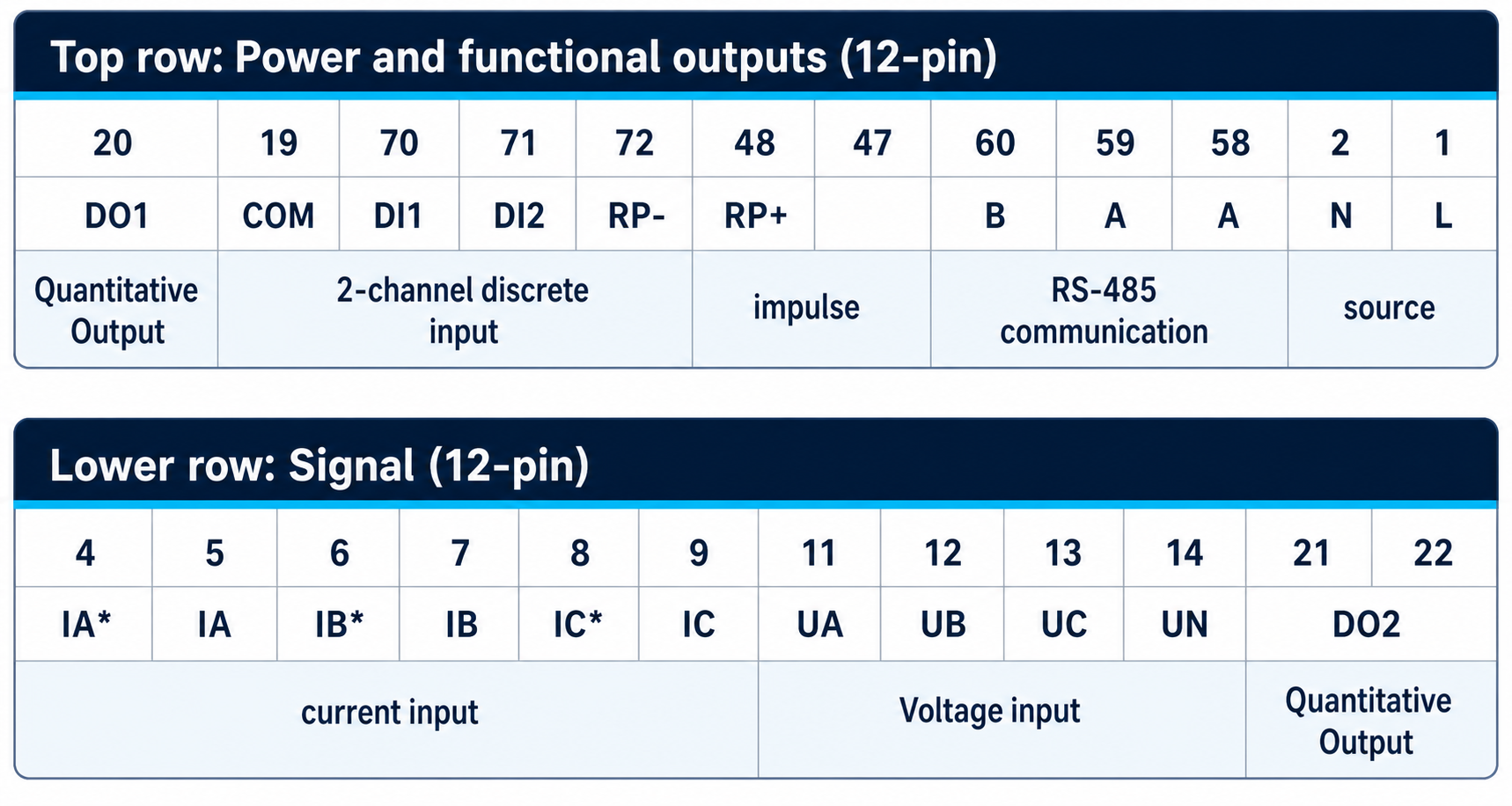

Alambrado

Descripción

El medidor de energía trifásico montado en riel DIN cuenta con una pantalla LCD tipo lápiz y sirve como terminal modular de medición de energía de CA, un producto altamente integrado diseñado para aplicaciones de medición de parámetros de energía de CA. Ofrece una gama de funciones que incluyen medición y cálculo de energía CA trifásica, acumulación de medición de energía, análisis de armónicos, análisis de desequilibrio de voltaje y corriente, medición de energía basada en tarifas complejas, medición de demanda máxima, entrada digital de 4 canales y salida de relé de 2 canales. El medidor también incluye una interfaz de comunicación para conexión a sistemas de monitoreo por computadora, compatible con la interfaz RS485 y el protocolo de comunicación MODBUS, lo que permite la transmisión de datos medidos y el estado del dispositivo. Este medidor de energía trifásico montado en riel se puede implementar ampliamente en diversas industrias, como empresas de servicios públicos de energía, telecomunicaciones, ferrocarriles, transporte, protección ambiental, petroquímica y fabricación de acero, para monitorear el consumo de energía de los equipos de CA.

Función

Medición y cálculo de tensión trifásica, corriente trifásica, potencia activa total, potencia reactiva total, potencia activa y reactiva para cada fase, factor de potencia, factor de potencia específico de fase, frecuencia del sistema, consumo total de energía activa, consumo total de energía reactiva, etc.
4 conjuntos de funciones de medición de electricidad de múltiples tarifas
Desequilibrio de tensión y corriente (opcional)
Medición de demanda máxima y registro de tiempo de demanda (opcional)
Relación de contenido armónico: Funciones de medición y cálculo para la distorsión armónica total (THD) de voltaje y corriente, componentes armónicos 2.° a 31.° de corriente y voltaje, distorsión armónica total impar, distorsión armónica par, factor armónico de voltaje, factor de pico de voltaje, coeficiente K de corriente, etc. (Opcional)
Equipado con una función de grabación de 50 eventos para el almacenamiento en tiempo real de eventos de alarma discretos que ocurren. (Opcional)
Consumo de energía activa y reactiva para cada fase.
Admite interfaz RS485 con protocolo de comunicación MODBUS-RTU o protocolo DL/T645 (opcional).
Monitoreo de entrada discreta de 2 canales (admite hasta 4 canales), salida de relé de 2 canales (opcional)

Características

Potentes capacidades de adquisición y procesamiento de datos.
Alta seguridad y excelente confiabilidad:Durante el proceso de diseño se implementaron varias medidas antiinterferencias, lo que garantiza un funcionamiento estable en entornos de sistemas de energía. La clasificación de inmunidad a descargas estáticas es de Nivel 4; la clasificación de inmunidad del tren de impulsos transitorios rápidos eléctricos es de Nivel 4; la clasificación de inmunidad a impulsos de alto voltaje es de Nivel 4; la clasificación de inmunidad contra sobretensiones es de Nivel 3; el índice de protección del panel cumple con IP54 y el índice de protección de la carcasa cumple con IP20.
Tamaño compacto, fácil instalación: Dimensiones compactas; Cuenta con un montaje en riel DIN estándar de 35 mm para una instalación y cableado convenientes en el sitio.
Cableado del sistema cómodo y flexible:Los métodos de cableado del sistema incluyen el sistema trifásico de cuatro hilos y el sistema trifásico de tres hilos. (Los usuarios pueden configurar estos ajustes ellos mismos; sin embargo, el diagrama de cableado debe actualizarse en consecuencia).
Pantalla intuitiva y operación fácil de usar: El módulo LCD de segmento dedicado, combinado con una interfaz de pantalla gráfica china meticulosamente diseñada, permite la visualización en tiempo real de múltiples piezas de información; su brillante luz de fondo garantiza que los operadores puedan leer los datos con precisión incluso en condiciones de poca luz. La interfaz de operación fácil de usar permite a los operadores dominar rápidamente tareas como leer datos y configurar parámetros.

Técnica

Función			Parámetro
Mostrar	Red de distribución de energía		Monofásico; trifásico de tres hilos; trifásico de cuatro hilos
	electricidad prensa	Valor nominal	AC100V,220V,380V (especifique esto al realizar su pedido)
		sobrecarga	Medida: 1,2×; Instantáneo: 2×/10s
		disipación de potencia	<0,1 VA (por fase)
		impedancia	>1MΩ
		exactitud	Clase de precisión: 0,2; Medición RMS (media cuadrática)
	electricidad arroyo	Valor nominal	CA 2,5 mA, CA 1 A, 5 A (especifique esto al realizar su pedido)
		sobrecarga	Medida: 1,2x; Instantáneo: 10x/1s
		disipación de potencia	<0,4 VA (por fase)
		impedancia	<10mΩ
		exactitud	Clase de precisión: 0,2; Medición RMS (media cuadrática)
	frecuencia		40 a 65 Hz; Clase de precisión: ±0,02 Hz
	fuerza		Potencia activa y reactiva total trifásica – Precisión: 0,5
	energia electrica		Medición de potencia de cuatro cuadrantes: precisión de potencia activa ±0,5%, precisión de potencia reactiva ±1%
	Desviación (opcional)		Desviación de voltaje: 0,2%; Desviación de frecuencia: 0,02%
	Desequilibrio (opcional)		Voltaje: 0,2% \| Actual: 0,2%
	Tasa de contenido armónico (opcional)		Uh > 2%:5% Uh Uh≤2%:0,1% ONU
	Precios de tarifas múltiples (opcional)		Con 4 planes tarifarios multitarifa (4 tarifas diferentes en 12 franjas horarias)
	Demanda (Opcional)		Demanda mensual máxima en los últimos tres meses
	espectáculo		Pantalla LCD basada en lápiz
	Evento (opcional)		Almacenamiento cíclico en tiempo real de 50 eventos de alarma
fuente	rango de trabajo		CA, CC 85 V ~ 265 V
	disipación de potencia		≤4VA
producción	interfaz digital		RS-485, protocolo MODBUS-RTU
	Entrada digital (opcional)		Entrada discreta de 4 canales (interfaz de contacto seco)
			Ri <500 Ω – conectado; Ri> 100 kΩ – desconectado
	Salida digital (opcional)		Salida de relé de 2 canales
			Clasificación de contacto del relé: 5 A/250 V CA; 5 A/30 V CC
ambiente	ambiente de trabajo		-10~55°C; altitud ≤ 2000 m; 93 % humedad relativa; sin condensación; sin gases corrosivos
	Entorno de almacenamiento		-30~70℃
segura	soportar voltaje		Entrada y alimentación > 2 kV; Entrada y salida > 2 kV; Alimentación y salida > 2 kV
	aislamiento		Entrada, salida y alimentación al chasis: >5 MΩ
