Medidor de energía
El medidor de energía monofásico montado en riel DIN se fabrica utilizando circuitos integrados a gran escala, tecnología de procesamiento y muestreo digital y procesos SMT. El diseño general incorpora múltiples técnicas antiinterferencias, lo que lo hace adecuado para la medición del tiempo de uso de potencia activa de CA monofásica con una frecuencia nominal de 50 Hz, equilibrando así mejor la carga de la red.
Este medidor de energía cuenta con una pantalla LCD en idioma chino, con capacidades combinadas de medición de potencia activa (adelante + atrás), almacenamiento de datos, funciones de desconexión/reactivación remota, grabación de eventos y capacidades de comunicación 485.

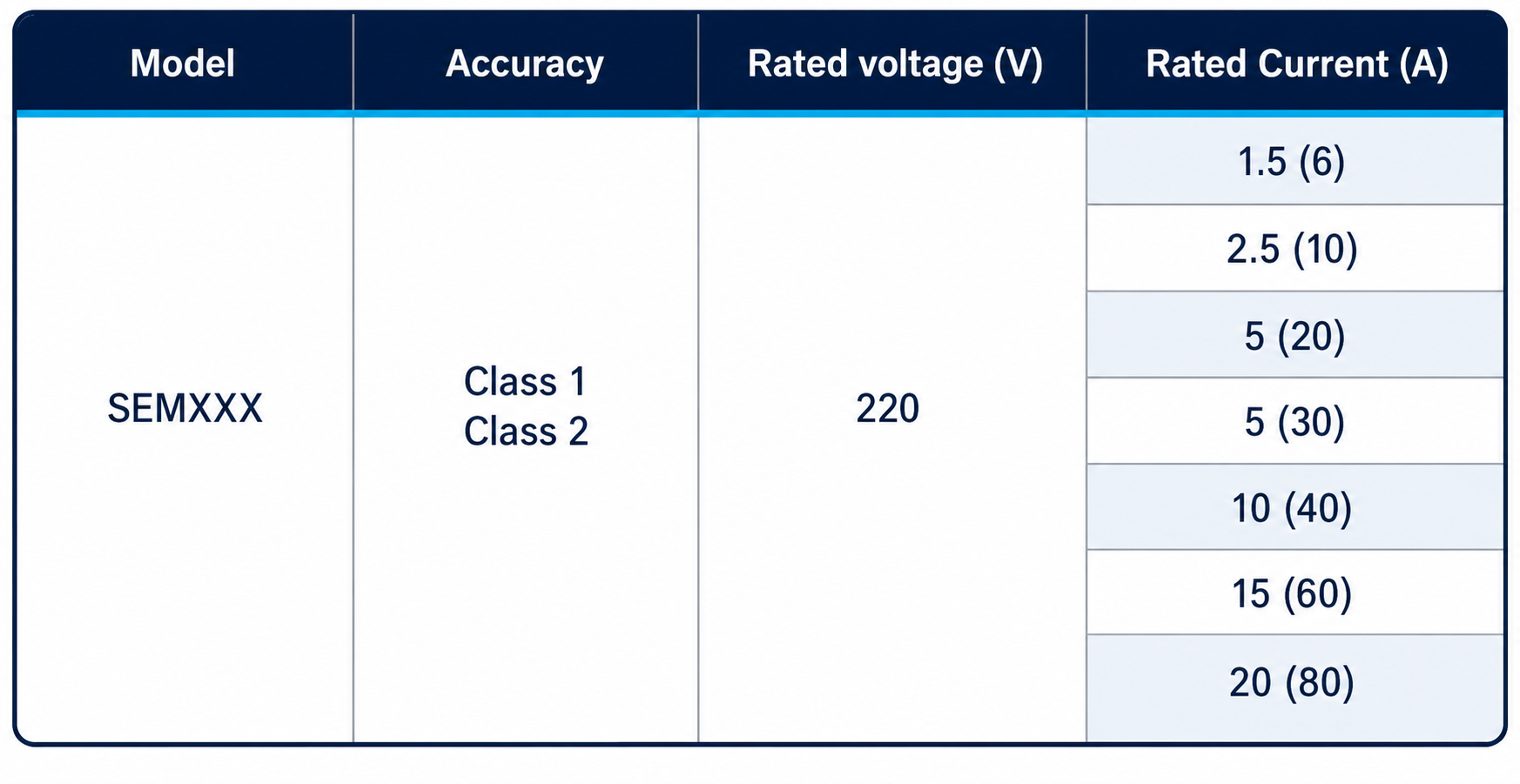

Parámetros
Técnica
1. Puesta en marcha: Con un factor de potencia de 1,0 y una corriente de 0,4% lb, el medidor de energía tiene salida de pulsos y registro continuo dentro del tiempo especificado.
2. Sigilo: Con diseño de lógica anti-fluencia, cuando el medidor de energía eléctrica aplica el 115% del voltaje de referencia y no hay corriente en el circuito actual, la salida de prueba del medidor de energía eléctrica no genera más de un pulso.
3. Velocidad en baudios de comunicación: La velocidad en baudios predeterminada para la interfaz RS485 es 2400 bit/s.
4. El protocolo de comunicación del medidor de energía eléctrica cumple con el protocolo DL/T645. Protocolo Modbus RTU.
5. Vida útil de diseño: En condiciones normales de trabajo, la vida útil promedio del medidor de energía eléctrica no será inferior a 10 años.
6. Consumo de energía: consumo de energía de la línea de voltaje ≤ 1,5 W/10 VA, consumo de energía de la línea actual ≤ 1 VA; consumo de energía de la línea de voltaje ≤ 3W/12VA en estado de comunicación.
Ambiente
- Condiciones ambientales: El rango de temperatura de trabajo especificado es -25 °C~+60 °C;
- El rango de temperatura límite de trabajo es -40 ℃~+70 ℃;
- Humedad relativa media anual:<75%;
- La presión atmosférica oscila entre 6,0 kPa y 106,0 kPa (a una altitud de 4000 m o menos).
Exactitud
Rango de voltaje:
- El rango de voltaje de trabajo especificado es 0,9Un~1,1Un;
- Rango de voltaje de trabajo extendido: 0,8Un~1,15Un;
- Rango máximo de tensión de funcionamiento: 0,0Un~1,15Un.

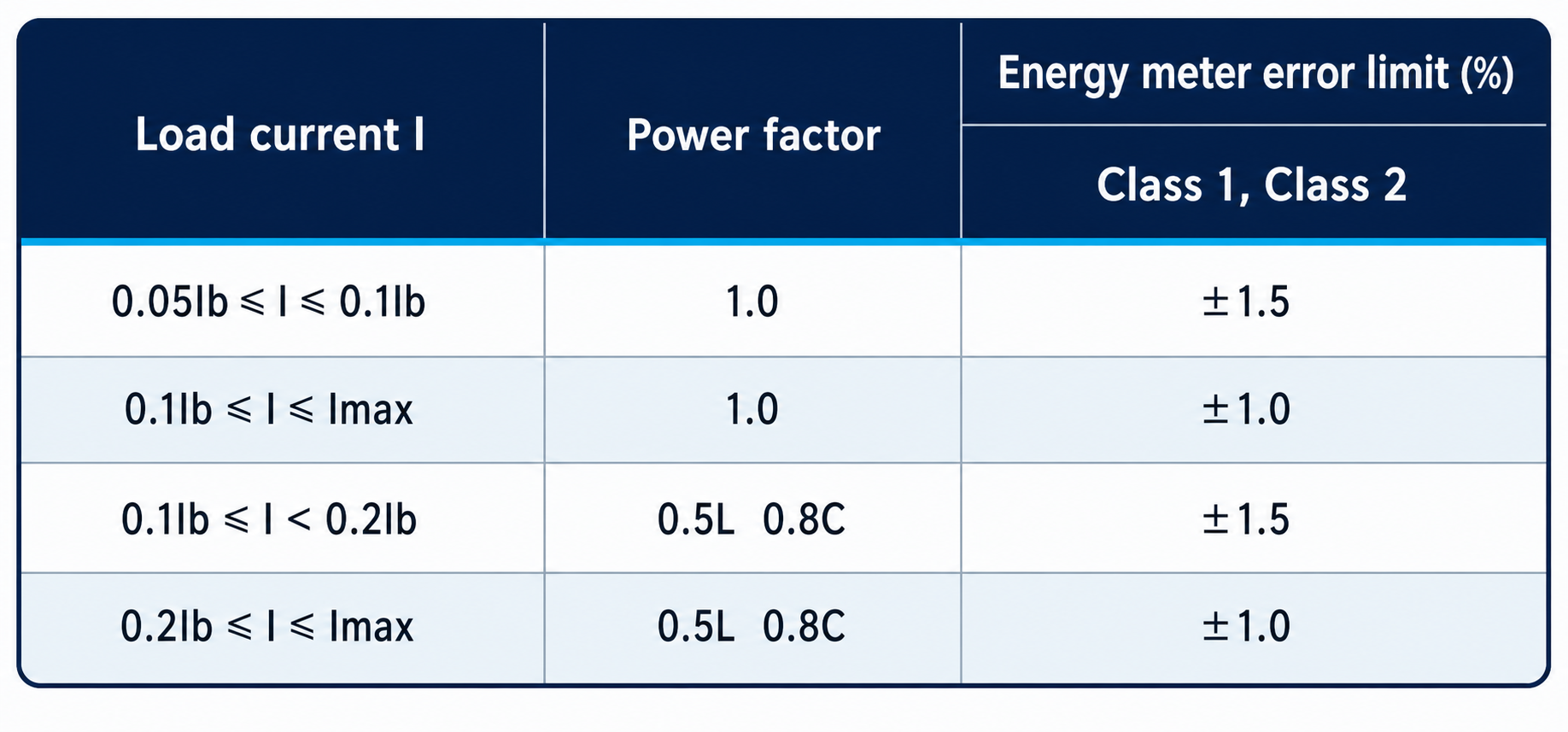

Límite de error porcentual: Bajo las condiciones de referencia especificadas, el error porcentual del medidor de energía eléctrica no deberá exceder lo establecido en la siguiente tabla.
Precauciones y métodos de instalación.
1. El medidor de energía se puede instalar y utilizar después de pasar la inspección y sellar con un sello de plomo antes de salir de fábrica. Los departamentos pertinentes deben volver a inspeccionar los medidores de energía sin sellos de plomo o almacenados durante demasiado tiempo antes de su instalación y uso.
2. Si se encuentran daños en el embalaje interior o en la carcasa exterior del medidor de energía eléctrica cuando se retira de la caja de embalaje original, no instale ni encienda el medidor. Por favor contacte con nuestro departamento de servicio técnico.
3. Se requieren electricistas o profesionales experimentados para instalar el medidor de energía y asegurarse de haber leído este manual detenidamente.
4. El medidor de energía eléctrica debe instalarse en un área interior ventilada y seca, utilizando una instalación en riel estándar DIN de 35 mm. La placa base para la instalación del medidor de energía eléctrica debe fijarse sobre una pared robusta, resistente al fuego y a las vibraciones.
5. En lugares con contaminación y posibles daños al mecanismo, el medidor de energía debe instalarse en un gabinete protector.
6. Al instalar el cableado, siga el diagrama de cableado en la tapa de terminales del medidor de energía eléctrica o el diagrama de cableado correspondiente en este manual. Lo mejor es adaptarse a la introducción de múltiples cables de cobre para evitar un funcionamiento anormal o quema del medidor de energía eléctrica debido a un mal contacto.
Cuando el contador de electricidad está correctamente conectado a la red, la luz indicadora de alimentación del contador debe estar encendida constantemente.
Instrucciones de uso
1. Cuando se utiliza un medidor de energía eléctrica en áreas con frecuentes rayos, se deben tomar medidas de protección contra rayos para evitar dañar el medidor debido a los rayos.
2. La capacidad de carga del medidor de energía eléctrica está entre 0,05 lb~Imax (tipo de conexión directa) o 0,02 lb~lmax (tipo de conexión a través de transformador). Si se excede esta capacidad de carga, se producirá una medición inexacta del contador de energía eléctrica o se quemará la bobina de corriente debido al calentamiento.
3. Cuando se utiliza un medidor de energía eléctrica con transformador, es decir, un medidor de energía eléctrica conectado a través de un transformador de corriente deberá multiplicar la lectura de su energía eléctrica por el multiplicador del transformador para obtener el consumo eléctrico real.
4. Visualización de datos: la pantalla LCD de 8 bits (6+2) muestra el consumo total de energía activa
5. Indicación de pulso: Cuando la luz indicadora de pulso está encendida, indica la detección de un pulso de potencia (cuando hay una señal de muestreo, la luz indicadora de pulso está encendida durante aproximadamente 80 ms).
6. Función de la luz indicadora: pulso de potencia detectado (cuando hay una señal de muestreo, la luz indicadora de pulso se enciende durante aproximadamente 80 ms); Cuando el relé del medidor eléctrico está cerrado, la luz indicadora permanece encendida como luz de alarma. Después del cierre, la luz de alarma cancela la alarma y actúa como luz de pulso.
