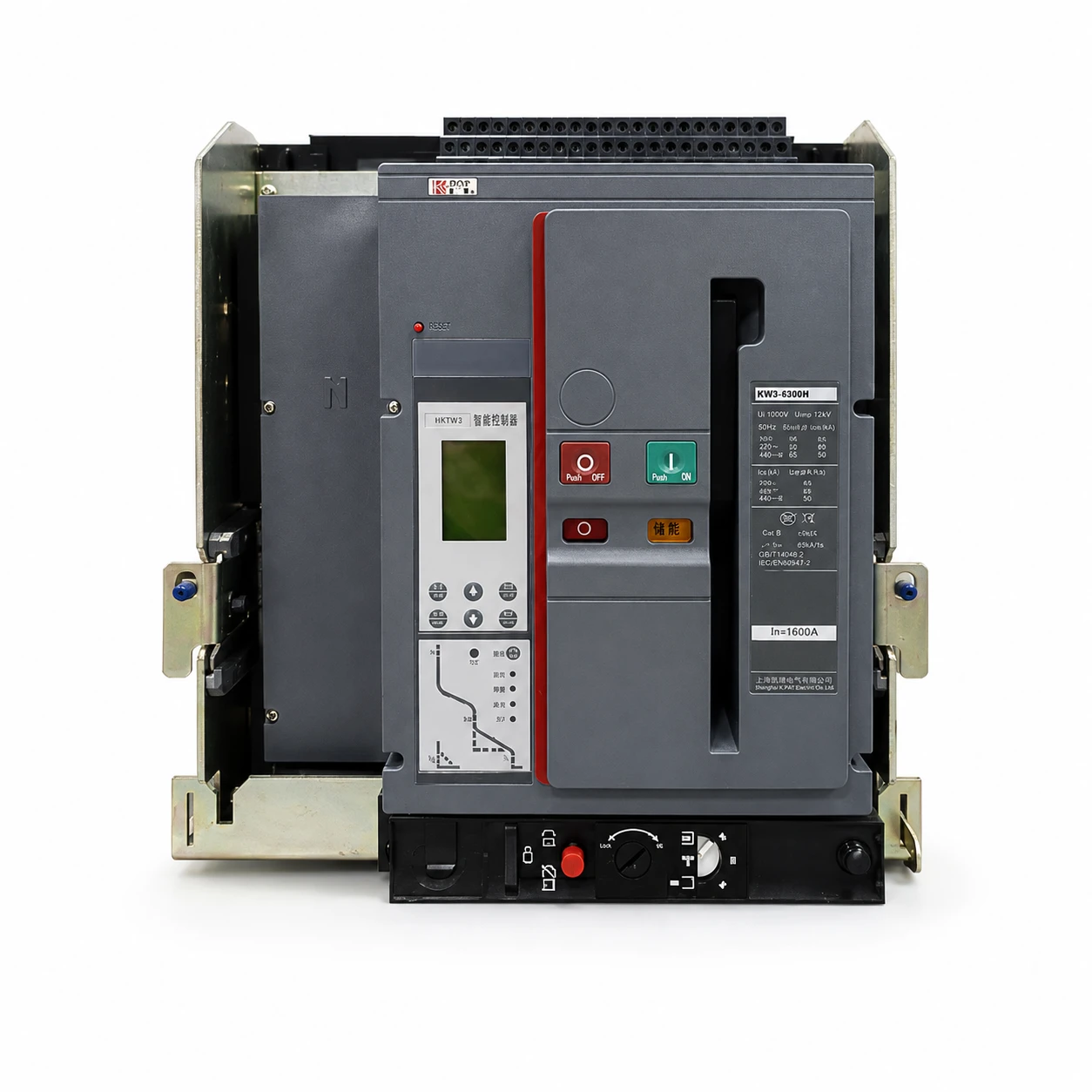

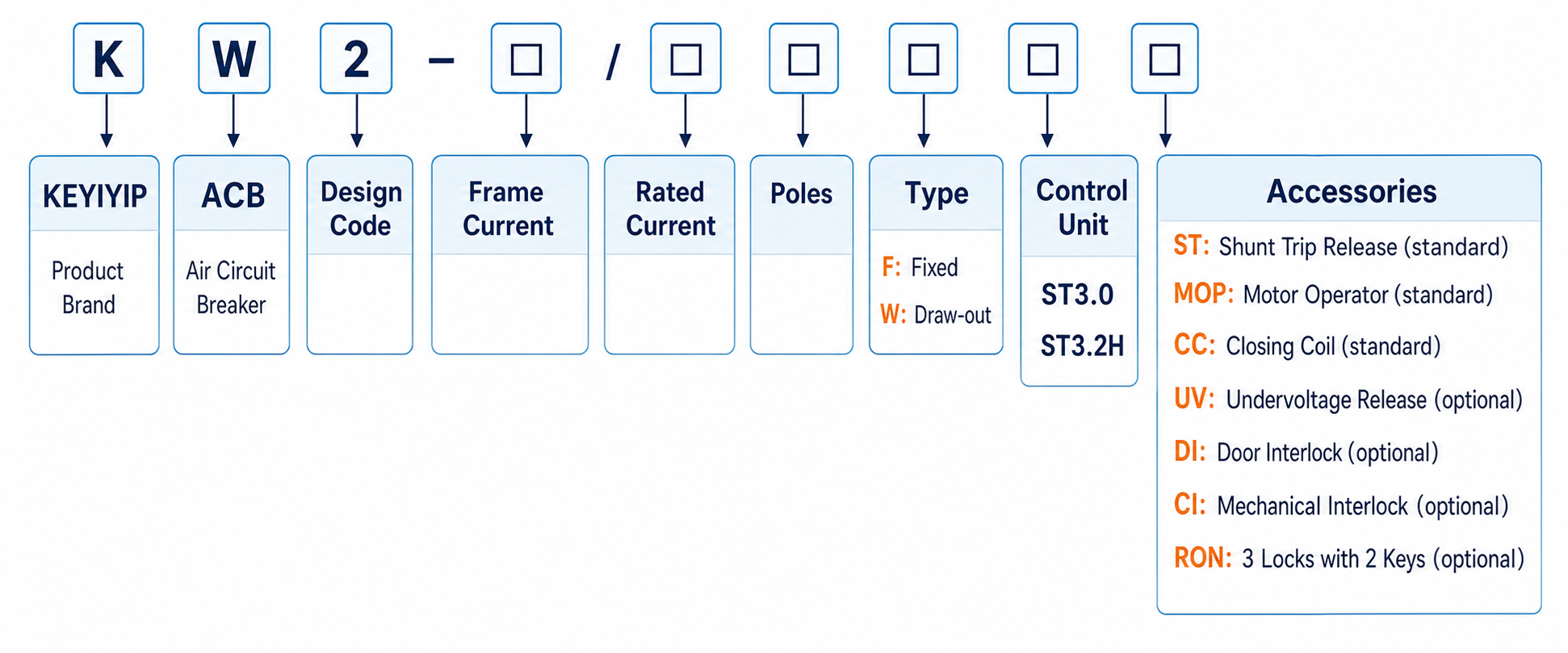

KW2

El disyuntor de aire KW2 brinda protección contra sobrecarga, cortocircuito y conexión a tierra monofásica con una función de protección inteligente y selectiva, el disyuntor puede mejorar la confiabilidad del suministro de energía y evitar fallas de energía innecesarias. Es aplicable a centrales eléctricas, fábricas y edificios altos modernos, etc., especialmente para el sistema de distribución de edificios inteligentes.

Tipo de producto: Disyuntor de aire

Serie de productos: KW2

Aplicación del producto: Protección de circuitos de potencia de alta corriente

Número de polos: 3P, 4P

Categoría aplicable: B

Corriente nominal (ln): 400-4000A

Tensión nominal de funcionamiento (Ue): 240 V CA / 400 V / 500 V CA / 690 V

Tensión nominal de aislamiento (Ui): AC1000V

Tensión nominal soportada al impulso (Uimp): 12KV

Unidad de disparo: Controlador inteligente electrónico

Comunicación: Modbus RS485 (opcional)

Capacidad de ruptura:

KW2-4000

CA 240 V/400 V, Icu = 120 kA  Ics = 100 kA  Icw = 100 kA, 1 s/85 kA, 3 s

AC690V   Icu=85kA  Ics=85kA  Icw=85kA,3s

KW2-1600

CA 240 V/400 V, Icu = 65 kA, Ics = 50 kA, Icw = 50 kA, 1 s.

AC690V Icu=35kA   Ics=35kA   Icw=35kA, 3s

Estándar: IEC 60947-2, EN 60947-2, IEC 60947-3, EN 60947-3, GB/T 14048.2, AS/NZS 60947.2

Certificado: CCC CE CB

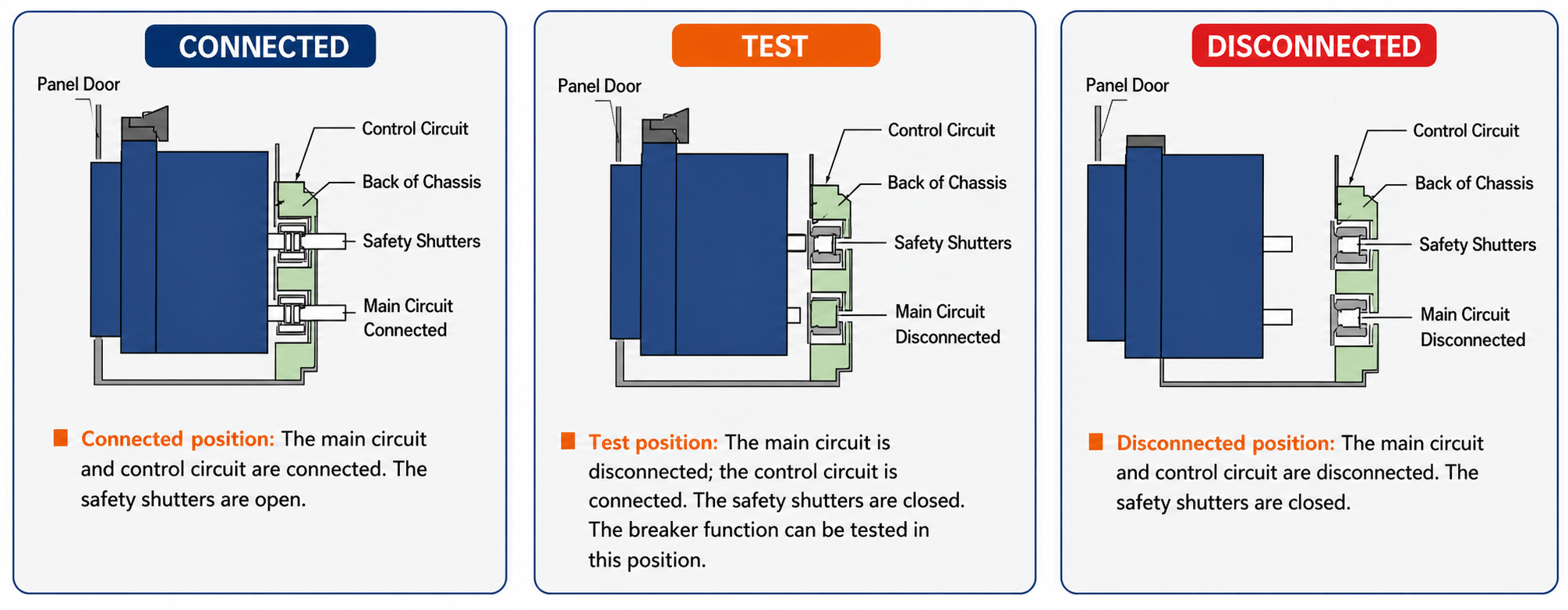

El disyuntor se puede insertar/desconectar del chasis con bloqueo de tres posiciones:

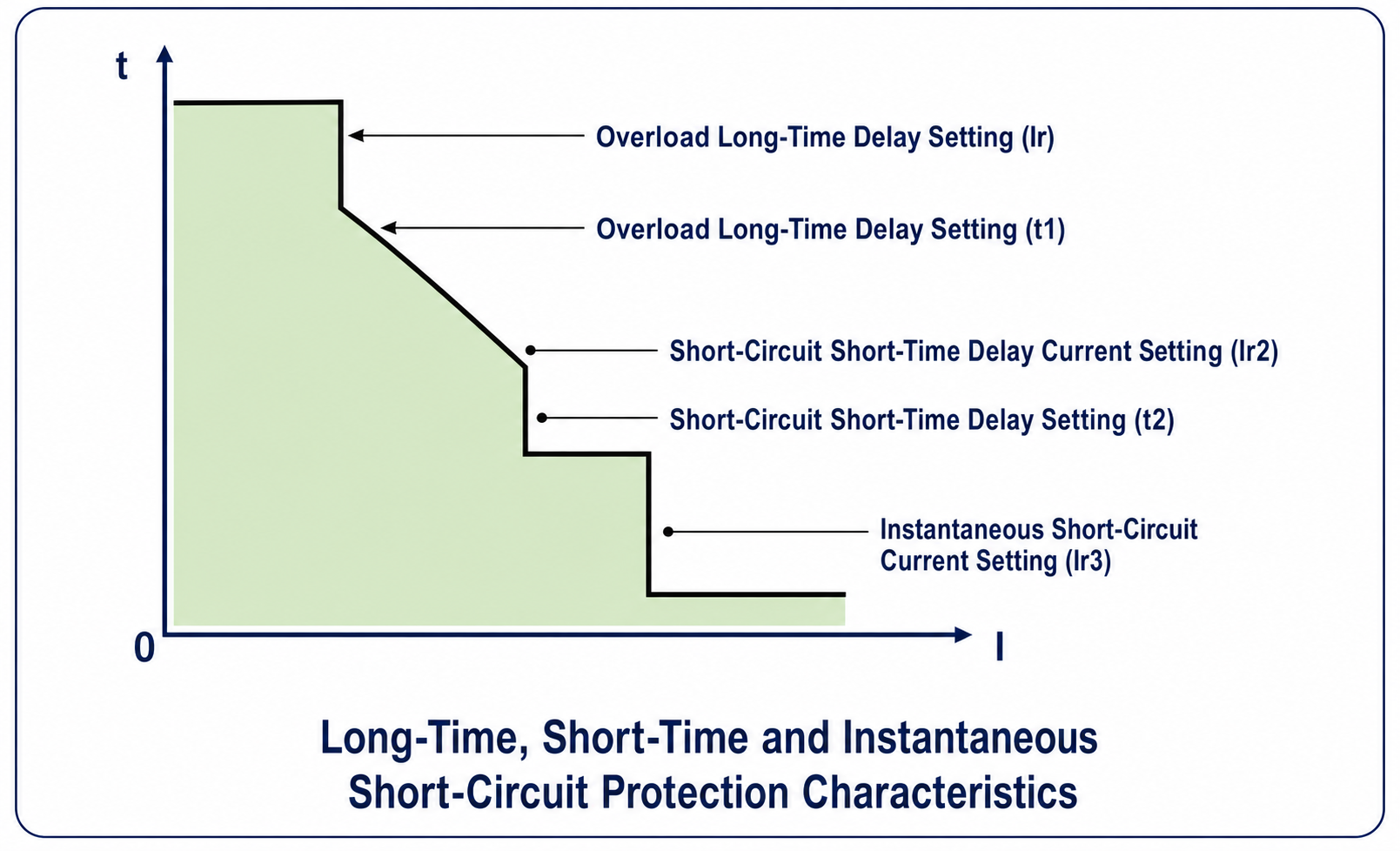

Característica de protección contra cortocircuitos con retardo de tiempo

Configuración ajustable

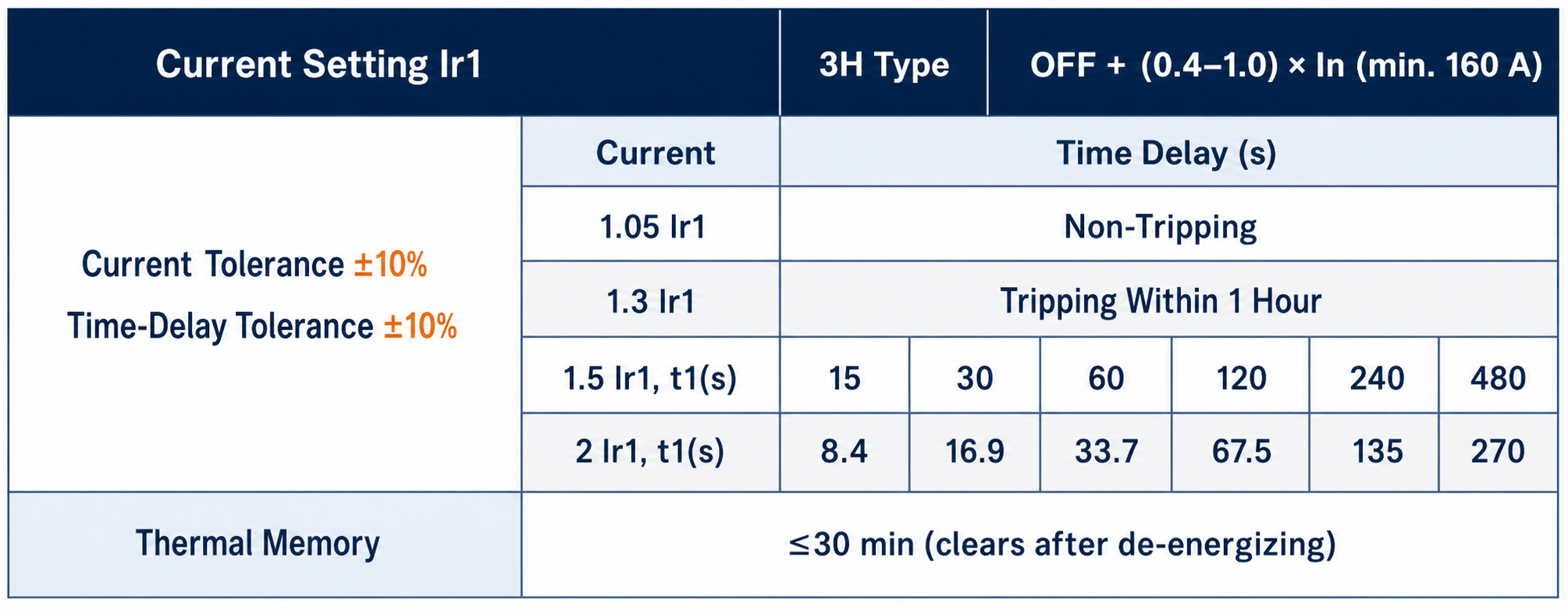

1. Sobrecarga de configuración actual (Ir)
2. Tiempo de retardo largo de sobrecarga (t1)

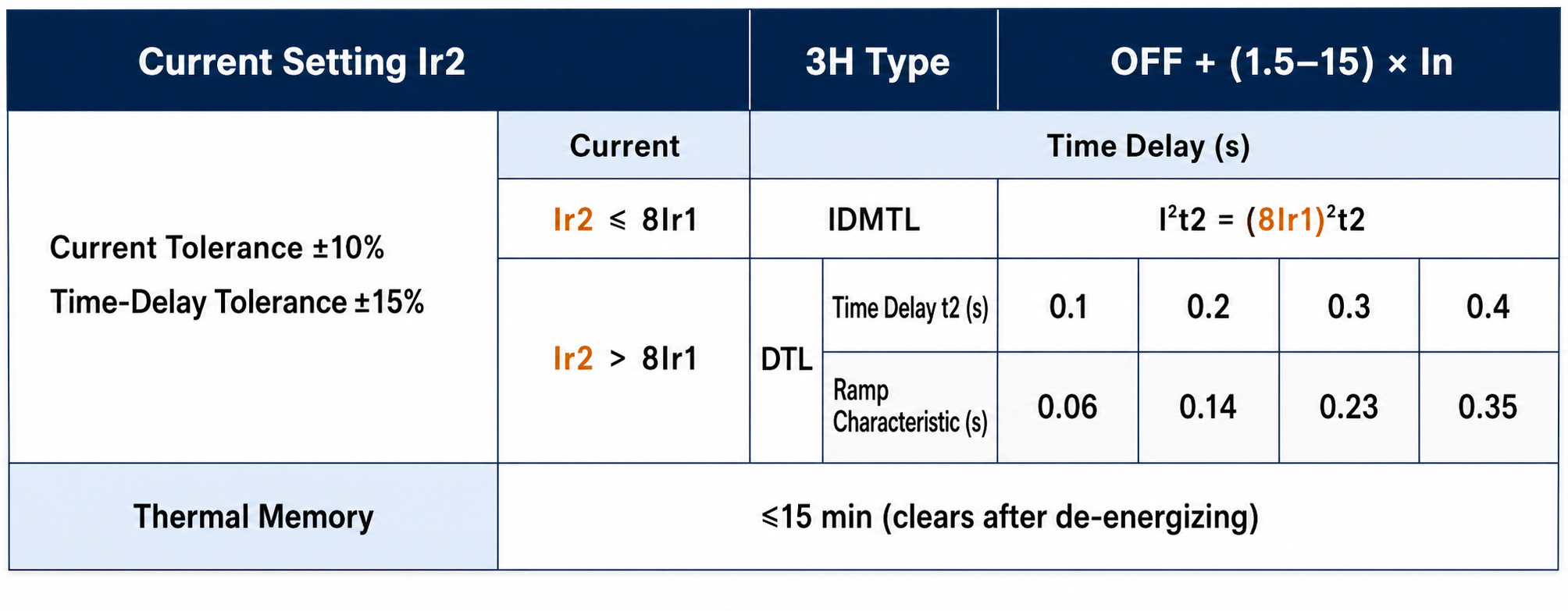

3. Ajuste de corriente de cortocircuito (Is)
4. Tiempo de retardo de cortocircuito (t2)
5. Configuración de corriente de disparo instantáneo (Isd)

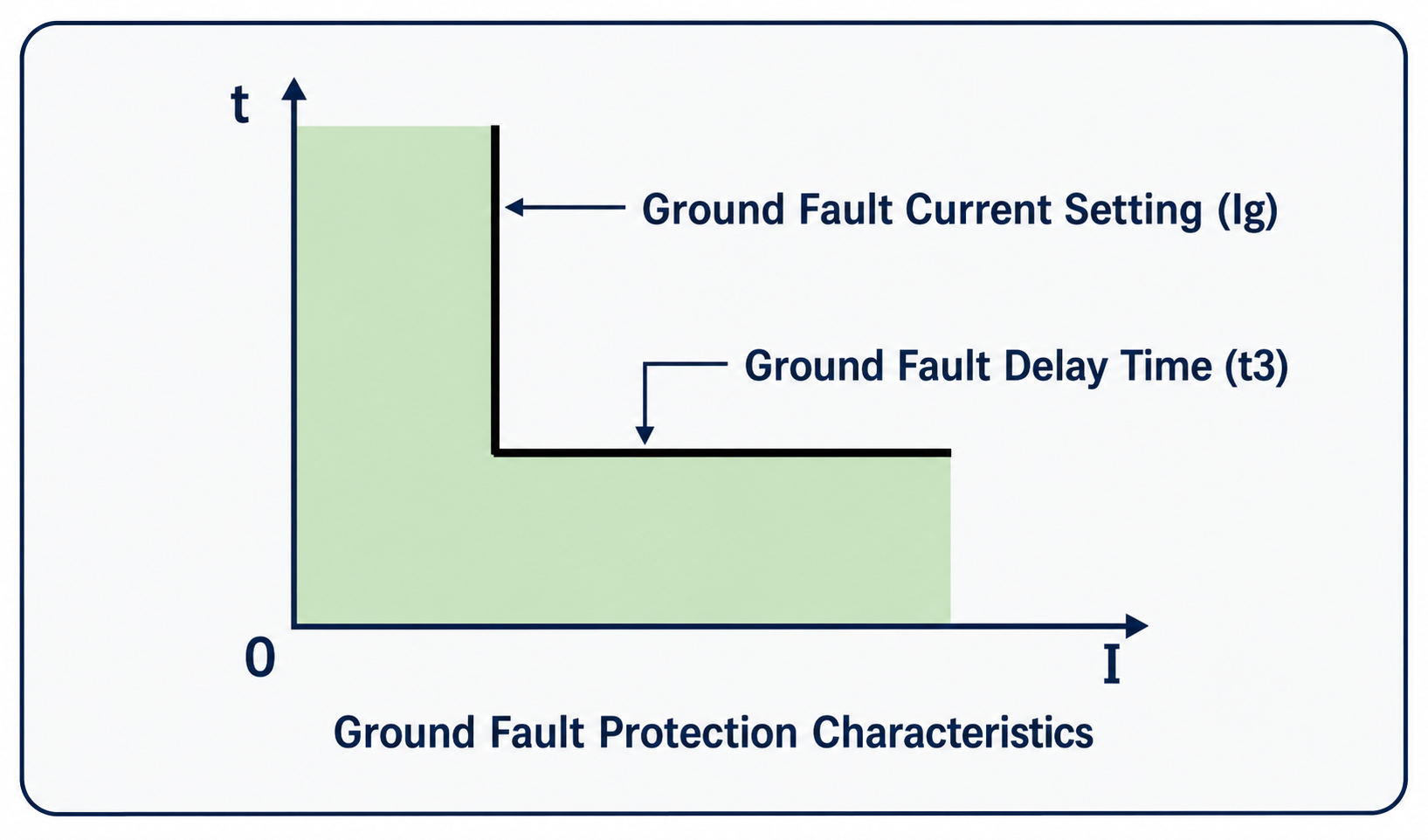

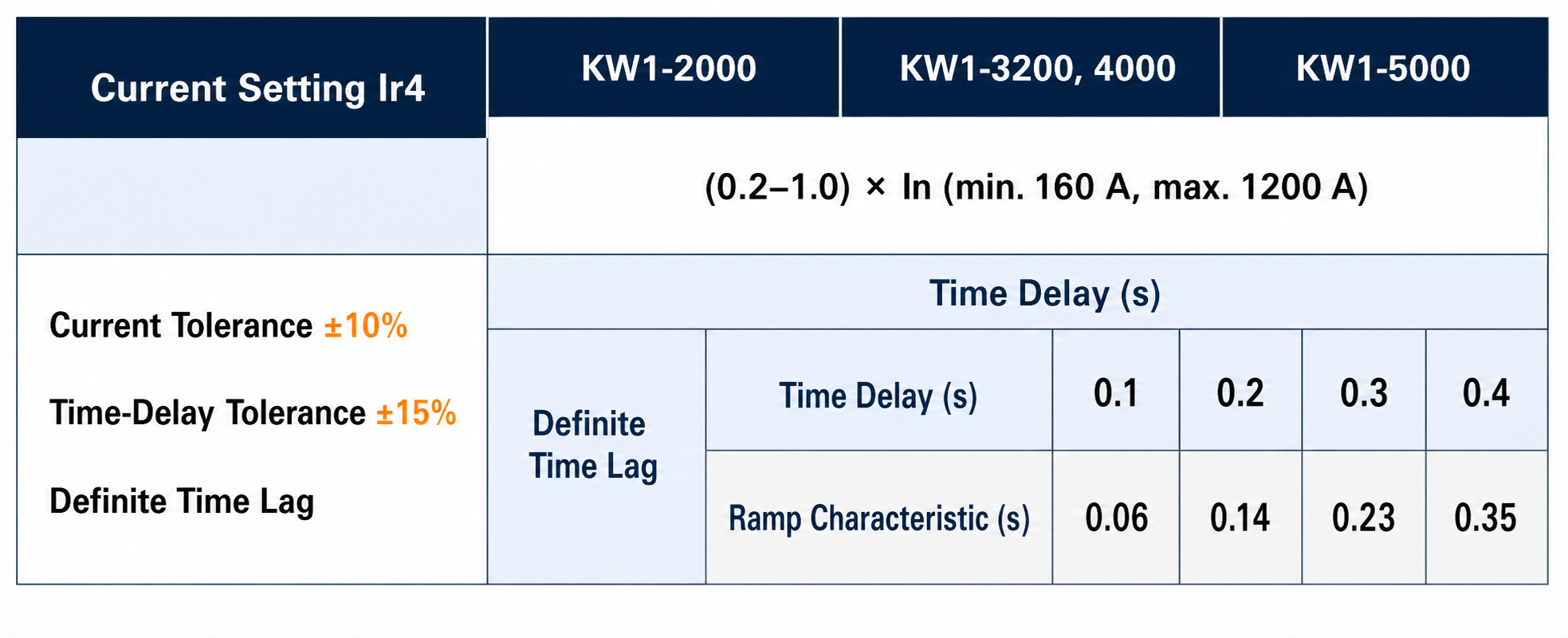

Características de protección de falla a tierra (opcional)

1. Configuración de corriente de falla a tierra (Ig)
2. Tiempo de retardo de falla a tierra (t3)
3. Función de alarma y no interrupción (opcional)

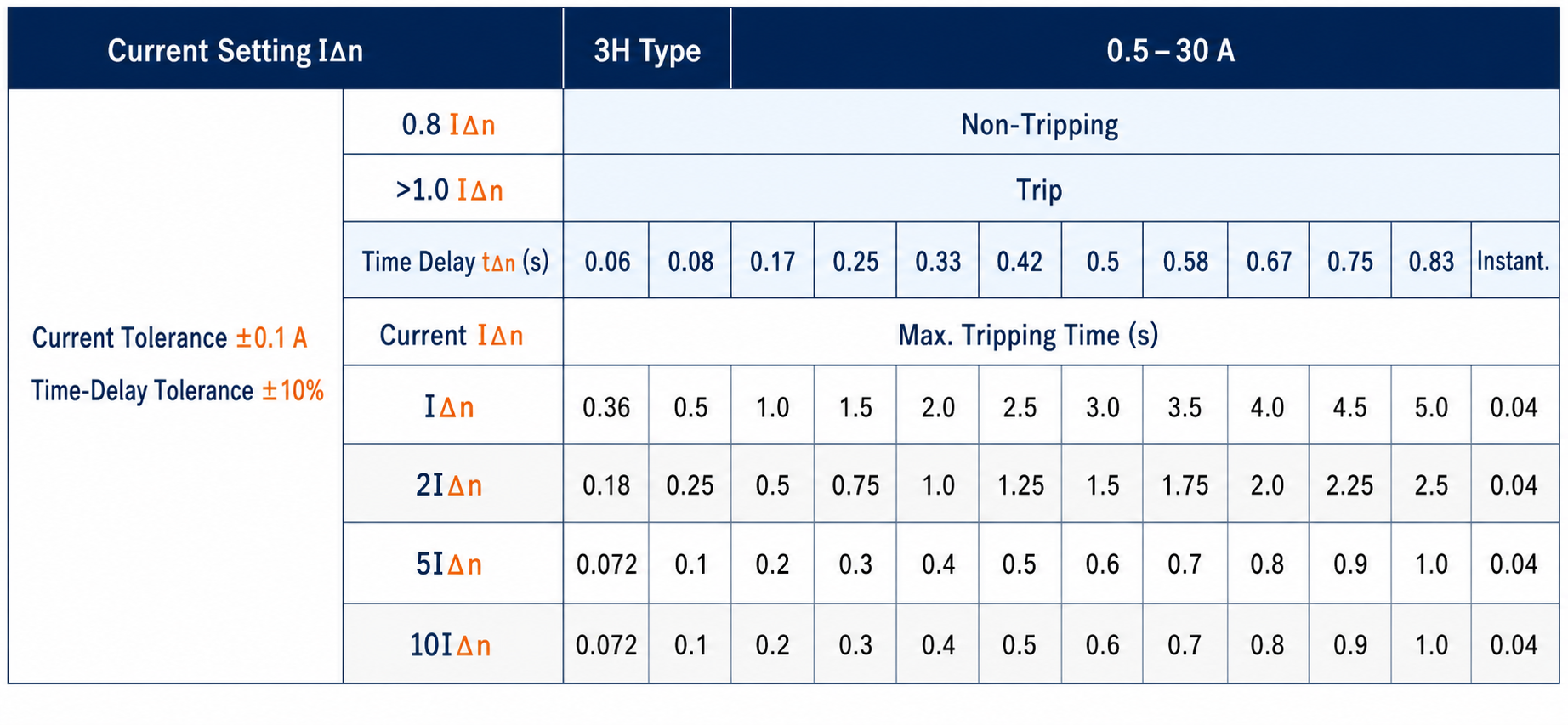

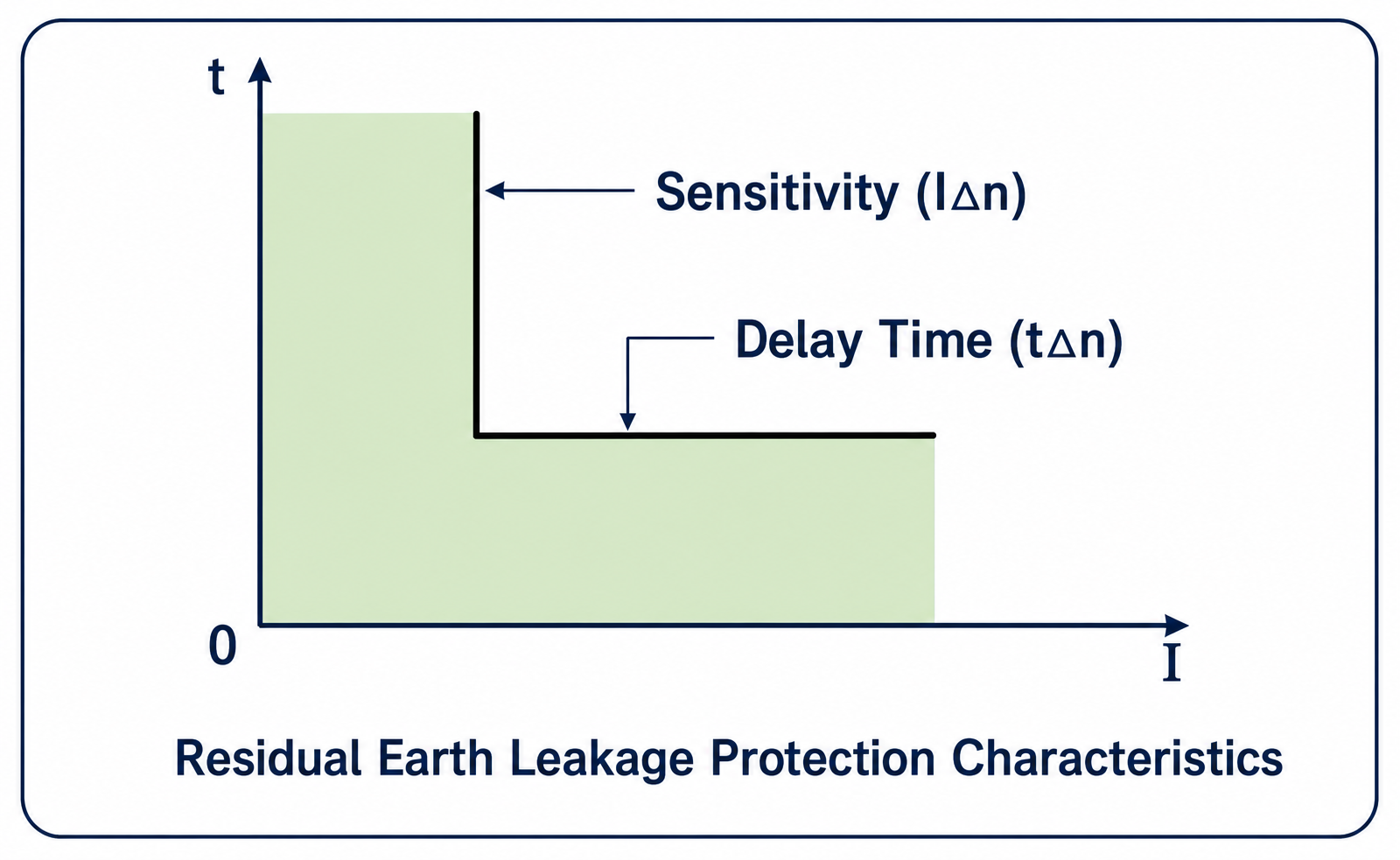

Características de protección de fuga a tierra residual (opcional)

1. Ajuste de corriente de fuga a tierra residual (I_△norte)
2. Tiempo de retardo diferencial residual (t_△norte)

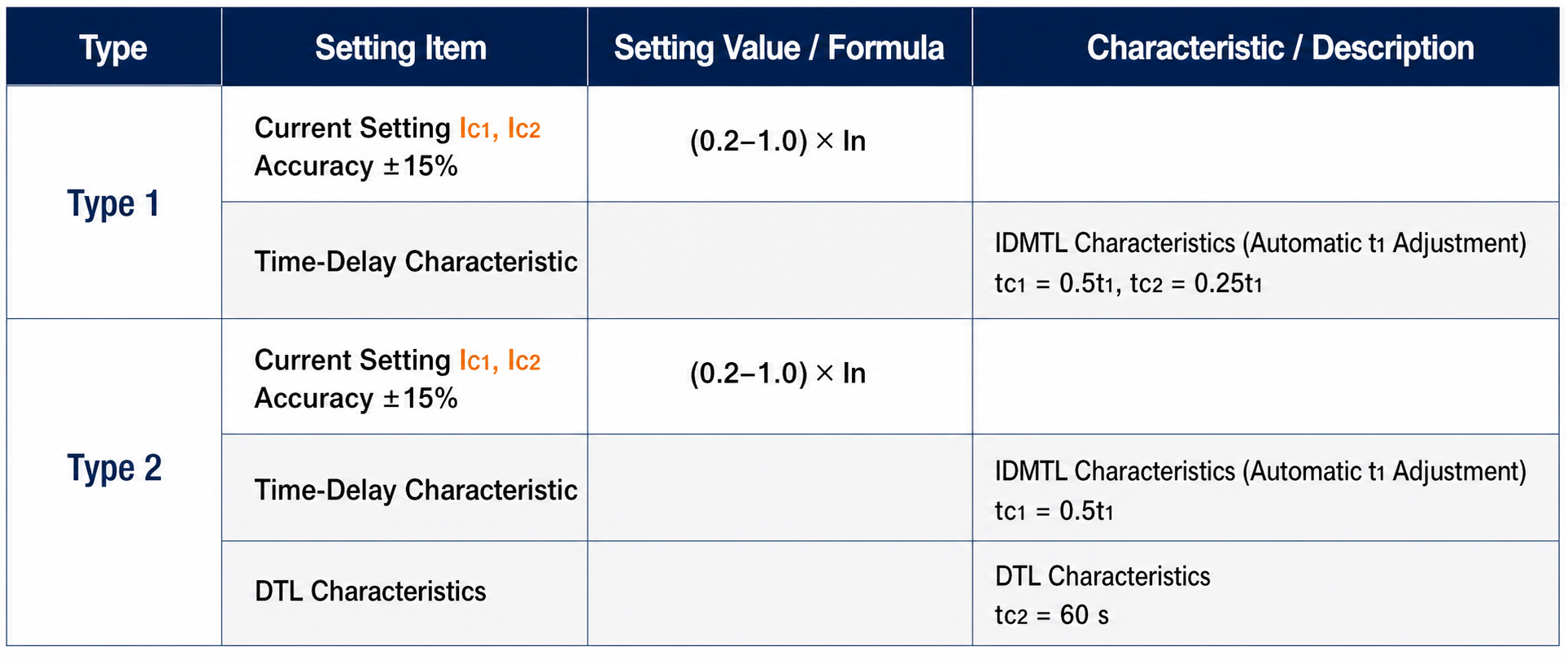

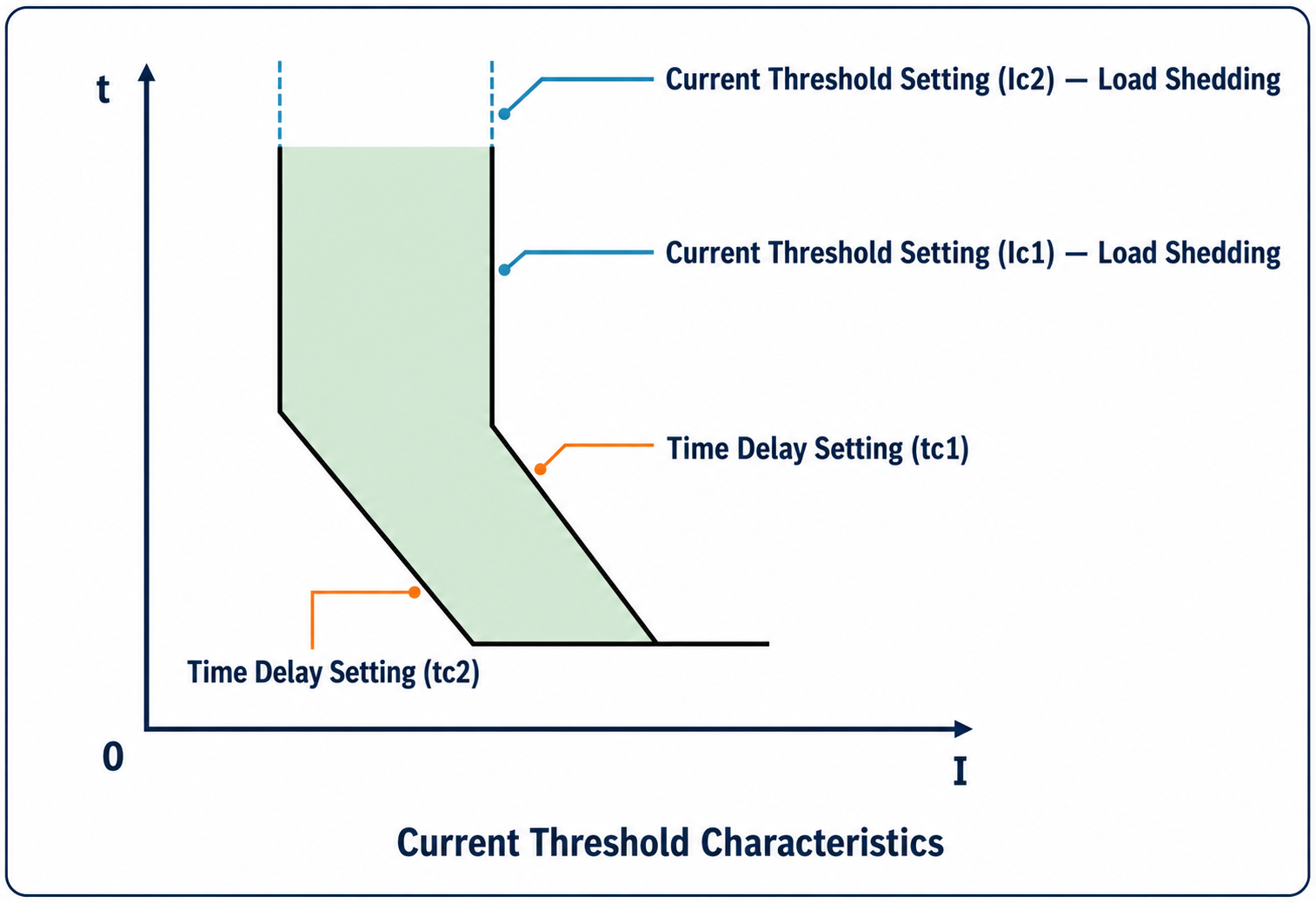

Monitoreo de cargas

- La unidad de control programable monitorea las cargas para garantizar el suministro de energía.
- Dos tipos de seguimiento para opción. Los umbrales actuales son Ic1 e Ic2. normalmente Ic1 ≥ Ic2.

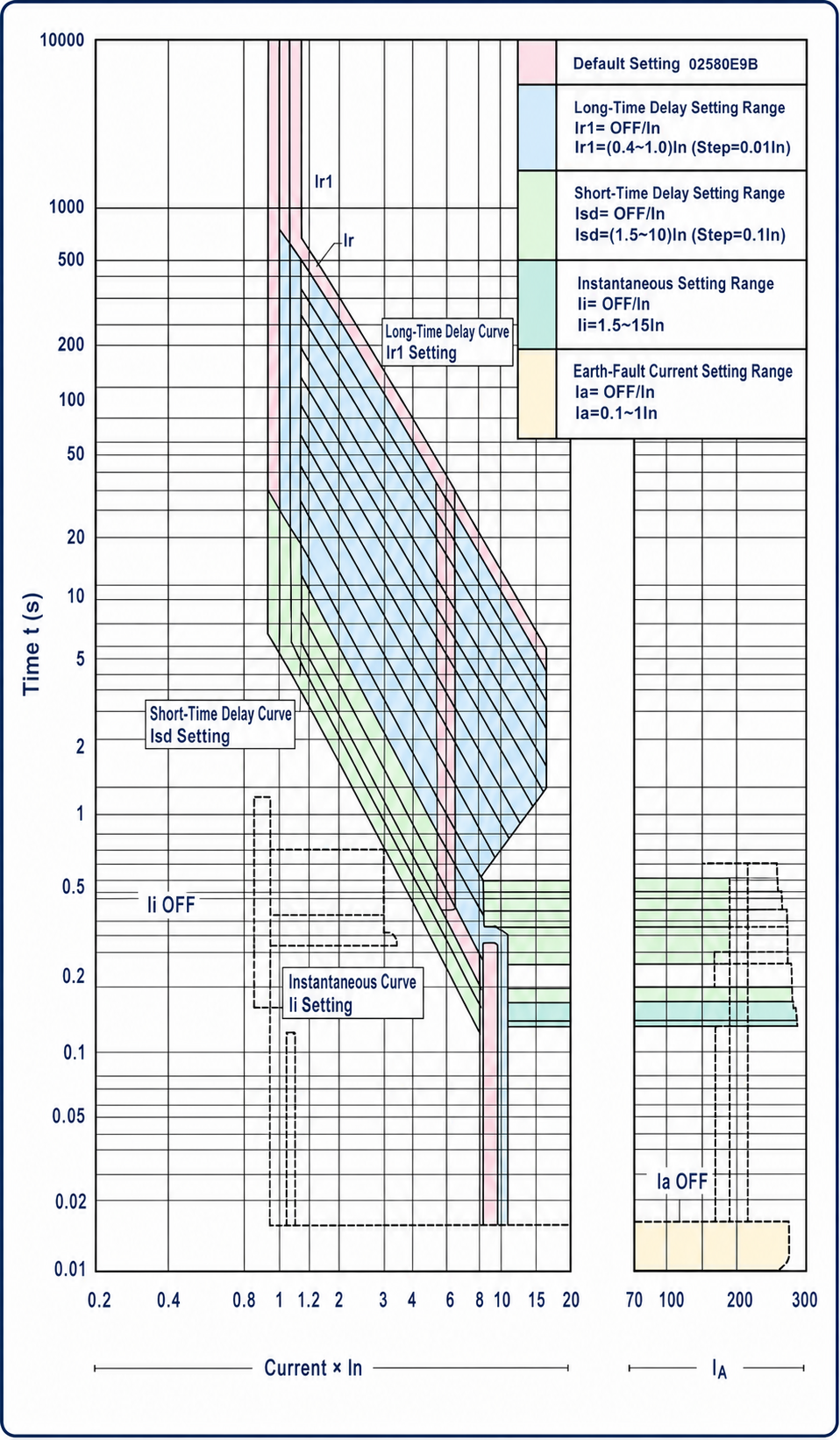

Curvas características tiempo/corriente de la unidad de control

2000A

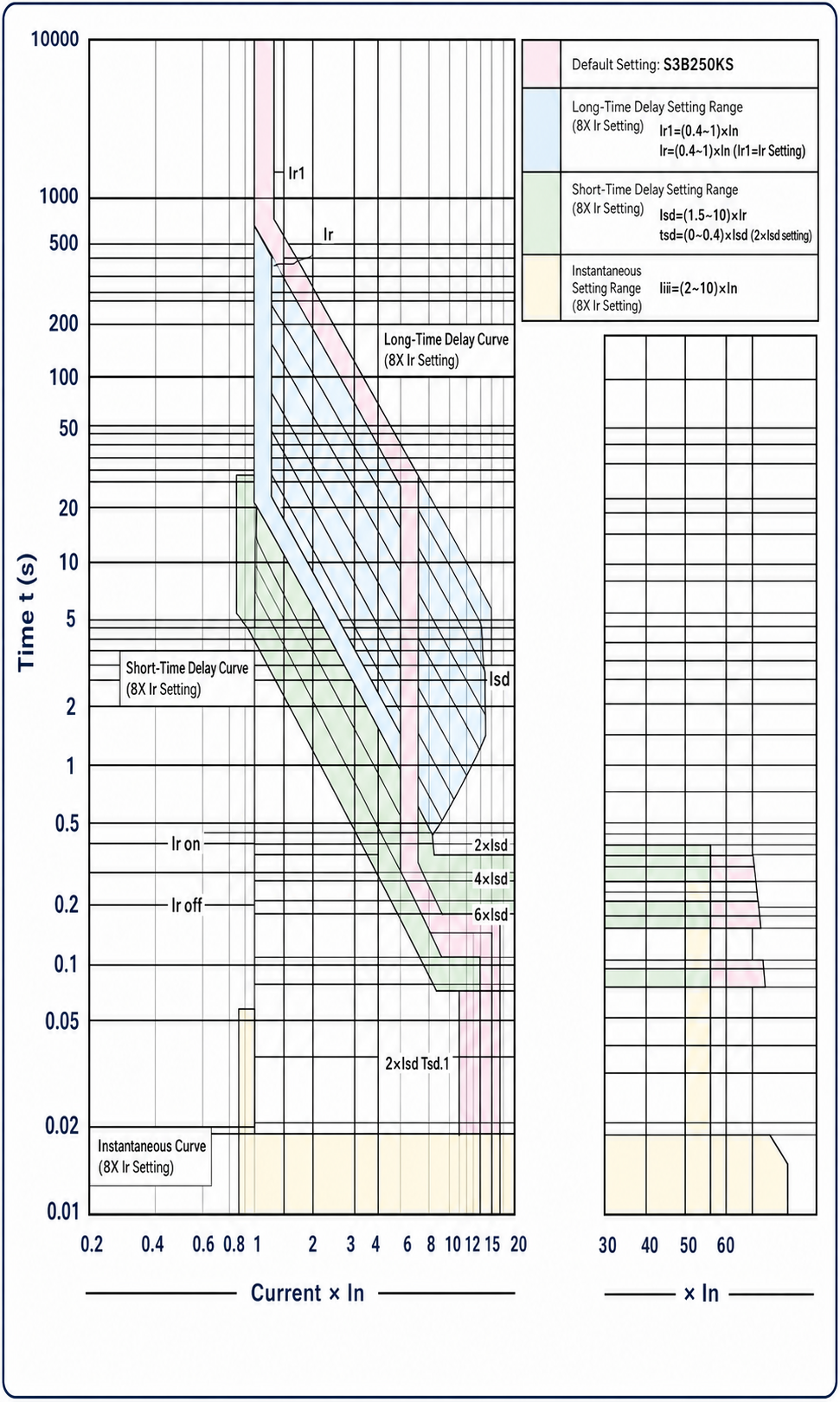

Curvas características tiempo/corriente de la unidad de control

5000A
